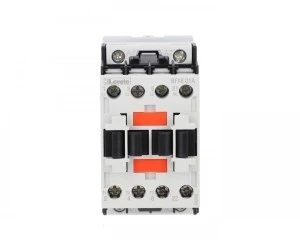

Stycznik mocy 3P 18A AC3 cewka 24 VAC 50/60 Hz 0Z 1R BF1801A024

Cena:
Na zamówienie od TIM

Stycznik mocy 3 polowy 18A AC3, 32A AC1

Wbudowany zestyk pomocniczy 1R

Cewka 24 VAC 50/60Hz

Zaciski śrubowe.

Podstawowe akcesoria do stycznika:

- zestyki pomocnicze (montaż na styczniku): BFX1011 (1Z+1R); BFX1022 (2Z+2R)

- zestyki pomocnicze (montaż z boku stycznika): BFX1211 (1Z+1R); BFX1220 (2Z)

- blokady mechaniczne: BFX5000 (boczna), BFX5002 (przednia)

- przekaźniki termiczne: seria RF38…

Znamionowe napięcie izolacji Ui IEC/EN 690V

Znamionowe napięcie udarowe Uimp 6kV

Prąd roboczy termiczny Ith 32A

Prąd roboczy Ie:

32A AC-1 (≤40°C)

18A AC-3 (≤440VAC ≤55°C)

8,5A AC-4 (400VAC)

Znamionowa moc robocza AC-3 (T≤55°C)

4,0 kW przy 230VAC

7,5 kW przy 400VAC

10 kW przy 500VAC

10 kW przy 690VAC

Znamionowa moc robocza AC-1 (T≤40°C)

12 kW przy 230VAC

21 kW przy 400VAC

26 kW przy 500VAC

36 kW przy 690VAC

Temperatura pracy: min. -50°C maks. +70°C

Temperatura składowania min. -60°C maks. 80°C

Trwałość mechaniczna 20 000 000 cykli

Trwałość elektryczna 2 000 000 łączeń

Pozycja montażowa normalna – płaszczyzna pionowa

Pozycja montażowa dozwolona - ±30°

Montaż - śruba/szyna DIN 35 mm

* Pozostałe parametry w karcie katalogowej, do pobrania poniżej.

Dane techniczne

CN
8536508000
Znamionowe napięcie sterowania Us dla AC 50 Hz [V]
24
Znamionowe napięcie sterowania Us dla AC 60 Hz [V]
24
Znamionowy prąd pracy Ie przy AC-3, 400 V [A]
18
Liczba styków głównych zwiernych
3
Liczba styków pomocniczych zwiernych
0
Wersja modułowa
Rodzaj napięcia sterowania
AC
PKWiU
27.33.11.0
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] do
-2
Znamionowa moc pracy przy AC-3, 400 V [kW]
7.5000
Znamionowy prąd pracy Ie dla AC-1, 400 V [A]
32
Liczba styków głównych rozwiernych
0
Liczba styków pomocniczych rozwiernych
1
Rodzaj przyłącza obwodu głównego
Połączenie śrubowe

Dane logistyczne

Ean
8013975160619
Szerokość opakowania [mm]
90
Waga z opakowaniem [kg]
0.33
Wysokość opakowania [mm]
45
Długość opakowania [mm]
90
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
