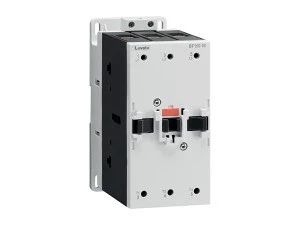

Stycznik mocy 3P 150 A AC3 cewka 60‑110V AC/DC BF15000E110

Cena:
Na zamówienie z Magazynu Zewnętrznego

Stycznik mocy 3-polowy 165 A AC1, 150 A AC3

Cewka 60…110 VAC/DC

Podstawowe akcesoria:

- zestyki pomocnicze (montaż na styczniku, zaciski śrubowe): BFX1011 (1Z+1R), BFX1022 (2Z+2R), BFX1020 (2Z), BFX1002 (2R);

- zestyki pomocnicze (montaż z boku stycznika, zaciski śrubowe): BFX1211 (1Z+1R), BFX1202 (2R), BFX1220 (2Z)

- blokady mechaniczne: BFX5400 (montaż z boku stycznika), BFX5401 (montaż z boku stycznika, wbudowane 2 zestyki rozwierne 2R), BFX5403 (montaż na stycznikach)

- przekaźniki termiczne – serie RF110… i RF200…

Podstawowe dane techniczne:

Prąd roboczy termiczny umowny Ith: 165 A

Prąd roboczy Ie:

165 A AC-1 (≤40°C), 135 A AC-1 (≤55°C), 118 A AC-1 (≤70°C)

70 A AC-4 (400V)

Znamionowa moc robocza AC-3 (T≤55°C) :

45 kW przy 230 VAC

75 kW przy 400 VAC

75 kW przy 440 VAC

90 kW przy 500 VAC

110 kW przy 690 VAC

55 kW przy 1 000 VAC

Znamionowe napięcie izolacji Ui: 1 000 VAC

Znamionowe napięcie udarowe Uimp: 8 kVAC

Temperatura pracy: -40 … +70 °C

Temperatura składowania: -50 … +80 °C

Dane techniczne

CN
8536508000
Znamionowe napięcie sterowania Us dla AC 60 Hz [V] do
110
Znamionowe napięcie sterowania Us dla DC [V] do
110
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] do
110
Liczba styków głównych rozwiernych
0
Znamionowy prąd pracy Ie dla AC-1, 400 V [A]
165
Liczba styków głównych zwiernych
3
Liczba styków pomocniczych rozwiernych
0
Rodzaj przyłącza obwodu głównego
Połączenie śrubowe
PKWiU
27.33.11.0
Znamionowe napięcie sterowania Us dla AC 60 Hz [V] od
60
Znamionowe napięcie sterowania Us dla DC [V] od
60
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] od
60
Znamionowy prąd pracy Ie przy AC-3, 400 V [A]
150
Znamionowa moc pracy przy AC-3, 400 V [kW]
75
Liczba styków pomocniczych zwiernych
0
Wersja modułowa
Rodzaj napięcia sterowania
AC/DC

Dane logistyczne

Ean
8013975241622
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
