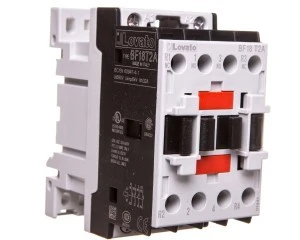

Stycznik mocy 2Z+2R 32 A AC1 cewka 230 VAC 50/60 Hz BF18T2A230

Cena:
1 szt.
Wysyłka w 24h

Stycznik mocy 4 polowy 2Z + 2R, 18 A AC3, 32A AC1

Cewka 230 VAC 50/60Hz

Zaciski śrubowe.

Podstawowe akcesoria do stycznika:

- zestyki pomocnicze (montaż na styczniku): BFX1011 (1Z+1R); BFX1022 (2Z+2R)

- zestyki pomocnicze (montaż z boku stycznika): BFX1211 (1Z+1R); BFX1220 (2Z)

- blokady mechaniczne: BFX5000 (boczna), BFX5002 (przednia)

Znamionowe napięcie izolacji Ui IEC/EN 690V

Znamionowe napięcie udarowe Uimp 6kV

Prąd roboczy termiczny Ith 32A

Prąd roboczy Ie

32 A AC-1 (≤40°C)

26 A AC-1 (≤55°C)

23 A AC-1 (≤70°C)

18 A AC-3 (≤440V ≤55°C)

8,5 A AC-4 (400V)

Znamionowa moc robocza AC-1 (T≤40°C)

12 kW przy 230 VAC

21 kW przy 400 VAC

26 kW przy 500 VAC

36 kW przy 690 VAC

Temperatura pracy: min. -50°C maks. +70°C

Temperatura składowania min. -60°C maks. 80°C

Trwałość mechaniczna 20 000 000 cykli

Trwałość elektryczna 2 000 000 łączeń

Pozycja montażowa normalna – płaszczyzna pionowa

Pozycja montażowa dozwolona - ±30°

Montaż - śruba/szyna DIN 35 mm

* Pozostałe parametry w karcie katalogowej, do pobrania poniżej.

Dane techniczne

CN
8536508000
Znamionowy prąd pracy przy AC-4, 400 V [A]
8,5
Znamionowy prąd pracy Ie przy AC-3, 400 V [A]
18
Liczba styków głównych rozwiernych
2
Liczba styków pomocniczych rozwiernych
0
Znamionowe napięcie sterowania Us dla AC 50 Hz [V]
230
Rodzaj przyłącza obwodu głównego
Połączenie śrubowe
PKWiU
27.33.11.0
Liczba styków głównych zwiernych
2
Znamionowy prąd pracy Ie dla AC-1, 400 V [A]
32
Liczba styków pomocniczych zwiernych
0
Znamionowe napięcie sterowania Us dla AC 60 Hz [V]
230
Wersja modułowa
Rodzaj napięcia sterowania
AC

Dane logistyczne

Ean
8013975162088
Szerokość opakowania [mm]
47
Waga z opakowaniem [kg]
0.36
Wysokość opakowania [mm]
86
Długość opakowania [mm]
90
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
