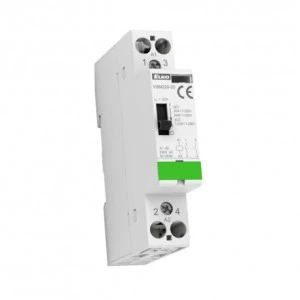

Stycznik instalacyjny ze sterowaniem ręcznym 2NO ELKO
⭐⭐⭐⭐⭐
➡️ Specjalna wersja styczników, które poza funkcjami podstawowymi, pozwala także na sterowanie ręczne.
➡️ Stosuje się je do załączania urządzeń akumulacyjnych grzewczych oraz do ogrzewania wody (piece, bojlery).
➡️ Optyczny wskaźnik stanu włączony - wyłączony.
➡️ Do montażu na szynie DIN lub panelu.
➡️ Stycznik zawiera dwa styki normalnie otwarte.
➡️ Do stycznika VSM220 można podłączyć styki pomocnicze VSK11 i VSK-20.
➡️ Opis poszczególnych pozycji ręcznego sterowania:
✔️ AUTO: zwykła funkcja stycznika, działa identycznie jak stycznik instalacyjny bez sterowania ręcznego,
✔️ 1: styki łączne są załączone a styki rozłączne są rozłączone do momentu następnego impuls na cewkę stycznika,
✔️ 0: styki trwale rozłączone (styk zwierny) lub trwale załączone (styk rozwierny) niezależnie od napięcia.
➡️ Specyfikacja techniczna stycznika instalacyjnego firmy ELKO:
✔️ znamionowe napięcie izolacji (Ui): 230 V,
✔️ znamionowy prąd cieplny lth (v AC): 20A,
✔️ napięcie zasilania: 50/60 Hz,
✔️ moc łączeniowa: zakładka Pobierz,
✔️ najw. częstotl. załączeń dla maks. obciążenia: 600 załącz./godz.,
✔️ trwałość elektryczna w 230/400 V: zakładka Pobierz,
✔️ min. obciążalność: ≥ 17 V, ≥ 50 mA,
✔️ bezpieczniki przeciwzwarciowe z char. aM: 20 A,
✔️ wytrzymałość izolacji: 4 kV,
✔️ zaciski - styki:
- przewód pełny: 10 mm2,
- przewód skręcony: 6 mm2,
- maks. moment dokręcenia: 1,2 Nm,
✔️ zaciski - cewka:
- przewód pełny: 2,5 mm2,
- przewód skręcony: 2,5 mm2,
- maks. moment dokręcenia: 0,6 Nm,
✔️ sterowanie napięcia cewki: AC 230V,
✔️ montaż obok siebie: maks. 2 styczniki *,
✔️ temperatura pracy: -5 ... +55 °C,
✔️ temperatura przechowywania: -30 ... +80 °C,
✔️ waga: 140 g,
✔️ wymiary: 17,5 x 85 x 60 mm,
✔️ zgodność z normami: IEC 60947-4-1, IEC 60947-5-1, IEC 61095, EN 60947-4-1, EN 61095,
EN 60947-1.
*Uwaga: Jeżeli instalujesz kilka styczników tuż obok siebie, należy dodać rozpórkę modułową pomiędzy co drugi stycznik.
Dokładny opis urządzenia możliwy do pobrania w zakładce Pobierz
