W tym poradniku krok po kroku wyjaśnimy, jak prawidłowo podłączyć roletę z pięcioma przewodami. Dowiesz się, jakie funkcje pełni każdy z przewodów, jakie narzędzia będą Ci potrzebne oraz na co zwrócić uwagę, aby zapewnić bezpieczeństwo i niezawodność działania instalacji. Opisaliśmy też, w jaki sposób podłączyć roletę do systemu inteligentnego domu.

Spis treści:

1. Czym jest roleta elektryczna i jak działa?
2. Jakie przewody znajdują się w roletach elektrycznych?
3. Jakie narzędzia i materiały będą potrzebne do podłączenia rolet z 5 przewodami?
4. Schemat podłączenia rolety elektrycznej z 5 przewodami - krok po kroku
5. Jak odczytać schemat?
6. Jak podłączyć roletę do inteligentnego domu?
7. Najczęstsze błędy przy montażu rolet - jak ich uniknąć?
8. Jak sprawdzić, czy roleta działa poprawnie?
9. Co zrobić, jeśli roleta nie działa prawidłowo?

Czym jest roleta elektryczna i jak działa?

Rolety elektryczne stają się coraz popularniejszym elementem wyposażenia domów i biur, oferując wygodę, energooszczędność oraz dodatkowe zabezpieczenie przed włamaniem. Dzięki wbudowanemu napędowi sterowanemu elektrycznie można je podnosić i opuszczać bez wysiłku, korzystając z przełącznika ściennego, pilota lub aplikacji mobilnej.

Jednym z najczęściej spotykanych rozwiązań są rolety zasilane poprzez pięcioprzewodowy układ elektryczny, umożliwiający precyzyjne sterowanie ruchem rolety. Coraz częściej spotyka się także rolety sterowane automatycznie, które można zintegrować z systemem smart home.

Takie rozwiązanie pozwala na:

• ustawianie harmonogramów,
• sterowanie roletami zdalnie poprzez aplikację,
• czy automatyczne dostosowywanie ich pozycji do warunków atmosferycznych (np. zamykanie rolet w upalne dni, aby ograniczyć nagrzewanie pomieszczeń).

Jakie przewody znajdują się w roletach elektrycznych?

Pięcioprzewodowy układ w roletach elektrycznych składa się z kilku kluczowych przewodów, gdzie każdy pełni określoną funkcję. Zrozumienie ich roli jest podstawą do prawidłowego i bezpiecznego podłączenia instalacji:

1. Przewód fazowy (L) - dostarcza napięcie zasilające do napędu rolety. Zwykle oznaczany kolorem brązowym lub czarnym.
2. Przewód neutralny (N) - zamyka obwód elektryczny, umożliwiając powrót prądu do źródła zasilania. Oznaczany kolorem niebieskim.
3. Przewód ochronny (PE) - zapewnia ochronę przed porażeniem elektrycznym poprzez uziemienie urządzenia. Zazwyczaj w kolorze żółto-zielonym.
4. Przewód sterujący do podnoszenia rolety - przesyła sygnał do mechanizmu, aby podnieść roletę. Może być oznaczony innym kolorem, np. czarnym.
5. Przewód sterujący do opuszczania rolety - odpowiedzialny za przekazywanie sygnału do opuszczania rolety, często w kolorze szarym lub innym odróżniającym się od przewodu podnoszącego.

Zrozumienie funkcji każdego z przewodów pozwoli Ci uniknąć pomyłek podczas podłączania rolety, co jest kluczowe dla bezpieczeństwa oraz prawidłowego działania systemu. Przewody można łatwo dobrać na stronie TIM.pl: kable i przewody.

Jakie narzędzia i materiały będą potrzebne do podłączenia rolet z 5 przewodami?

Aby prawidłowo podłączyć roletę z pięcioma przewodami, potrzebujesz odpowiednich narzędzi i materiałów. Ich właściwy dobór ułatwi pracę i zwiększy bezpieczeństwo podczas montażu. Oto lista niezbędnych elementów:

• Narzędzia:

• Śrubokręty (płaski i krzyżakowy) - do odkręcania i przykręcania złącz oraz pokryw obudów.
• Szczypce do ściągania izolacji - ułatwiające precyzyjne usunięcie izolacji z przewodów.
• Multimetr - do sprawdzania napięcia i ciągłości obwodów.
• Nożyk techniczny - przydatny do cięcia przewodów i dokładnego przygotowania instalacji.
• Wkrętarka lub wiertarka - do mocowania elementów montażowych, jeśli zajdzie taka potrzeba.
• Próbnik napięcia - do weryfikacji obecności napięcia przed rozpoczęciem pracy.
• Poziomica – do poprawnego zamontowania rolety.

• Materiały:

• Przewody elektryczne - o odpowiednim przekroju, dostosowanym do mocy napędu rolety.
• Złączki elektryczne (np. WAGO) - do bezpiecznego łączenia przewodów.
• Izolacja termokurczliwa lub taśma izolacyjna - do zabezpieczenia połączeń.
• Obudowy ochronne - w celu zabezpieczenia elementów elektrycznych.
• Listwy montażowe - do uporządkowania przewodów.

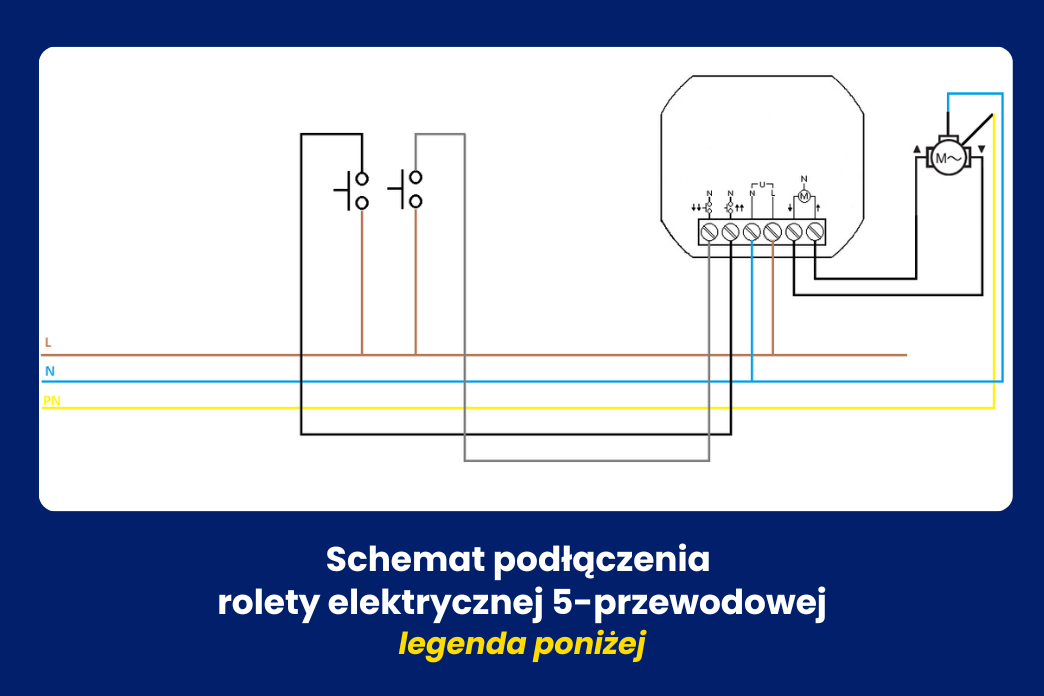

Schemat podłączenia rolety elektrycznej z 5 przewodami - krok po kroku

Podłączenie rolety elektrycznej z pięcioma przewodami można podzielić na kilka podstawowych kroków, które pomogą w prawidłowym i bezpiecznym wykonaniu instalacji:

1. Wyłączenie zasilania – zawsze zaczynaj od odłączenia zasilania, aby uniknąć ryzyka porażenia prądem.
2. Przygotowanie przewodów – usuń izolację z końców przewodów za pomocą szczypiec do ściągania izolacji.
3. Podłączenie przewodu ochronnego (PE) – połącz przewód żółto-zielony z odpowiednim zaciskiem uziemienia.
4. Podłączenie przewodu neutralnego (N) – przewód niebieski podłącz do neutralnego zacisku w instalacji.
5. Podłączenie przewodu fazowego (L) – przewód brązowy lub czarny połącz z zaciskiem fazowym.
6. Podłączenie przewodów sterujących:

   Przewód do podnoszenia rolety (np. czarny) podłącz do odpowiedniego zacisku przełącznika sterującego.
   Przewód do opuszczania rolety (np. szary) podłącz do drugiego zacisku przełącznika.
7. Sprawdzenie połączeń – upewnij się, że wszystkie połączenia są mocno dokręcone i dobrze zaizolowane.
8. Włączenie zasilania – po zakończeniu podłączania włącz zasilanie i przetestuj działanie rolety.

Pamiętaj, aby zawsze przestrzegać instrukcji producenta oraz lokalnych przepisów dotyczących instalacji elektrycznych.

Jak odczytać schemat?

Odczytanie schematu elektrycznego rolety może wydawać się skomplikowane, jednak zrozumienie podstawowych symboli i zasad ułatwi ten proces. Oto kilka kluczowych wskazówek:

1. Zrozumienie symboli - schematy elektryczne korzystają z uniwersalnych symboli, takich jak:

   Linie - reprezentują przewody elektryczne.
   Kółka i kwadraty - oznaczają złącza, przyciski lub punkty połączeń.
   Strzałki - wskazują kierunek przepływu prądu lub funkcję sterowania.
2. Identyfikacja kolorów przewodów - schematy często używają kolorów odpowiadających rzeczywistym przewodom (np. niebieski dla neutralnego, żółto-zielony dla ochronnego).
3. Śledzenie obwodu - podążaj wzrokiem wzdłuż linii schematu, aby zobaczyć, jak prąd przepływa od źródła zasilania do napędu rolety.
4. Analiza punktów połączeń - zwróć uwagę na miejsca, w których linie się krzyżują lub łączą, co wskazuje na punkty połączeń przewodów.
5. Sprawdzenie kolejności podłączeń - upewnij się, że kolejność przewodów na schemacie zgadza się z rzeczywistym układem w instalacji.

Regularne przeglądanie i analiza schematów elektrycznych pozwoli z czasem lepiej zrozumieć ich strukturę i ułatwi pracę z różnymi systemami.

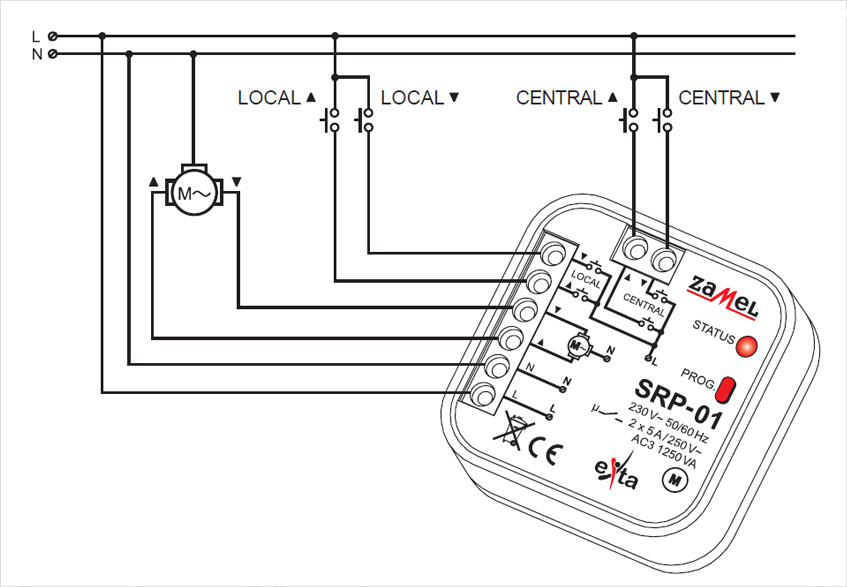

Jak podłączyć roletę do inteligentnego domu?

Oto kroki, które należy podjąć, aby skutecznie podłączyć roletę do systemu smart-home:

• Wybór kompatybilnego modułu sterującego - upewnij się, że roleta jest zgodna z systemem inteligentnego domu, np. Zigbee, Z-Wave lub Wi-Fi. Wiele sterowników dostępnych na rynku wspiera takie protokoły.
• Podłączenie modułu do instalacji - moduł inteligentny należy podłączyć pomiędzy włącznikiem a roletą, zgodnie z instrukcją producenta. Zazwyczaj wymaga to podłączenia przewodu fazowego (L), neutralnego (N) oraz przewodów sterujących.
• Konfiguracja w aplikacji mobilnej - po zainstalowaniu modułu należy dodać urządzenie do aplikacji do zarządzania inteligentnym domem, np. Google Home, Apple HomeKit lub innej dedykowanej aplikacji.
• Testowanie działania - sprawdź, czy roleta reaguje na polecenia z aplikacji, zarówno w zakresie podnoszenia, opuszczania, jak i zatrzymywania w wybranej pozycji.
• Tworzenie scen i automatyzacji - skonfiguruj automatyzacje, które dostosują pracę rolety do warunków zewnętrznych (np. nasłonecznienia, pory dnia) lub harmonogramu codziennego.

Integracja rolety elektrycznej z systemem inteligentnego domu umożliwia zdalne sterowanie, automatyzację oraz dostosowanie jej pracy do harmonogramu dnia. Dzięki podłączeniu rolety do systemu inteligentnego domu zyskujesz:

• większą kontrolę,
• komfort użytkowania
• możliwość zwiększenia efektywności energetycznej swojego domu.

Najczęstsze błędy przy montażu rolet - jak ich uniknąć?

Problemy z zasilaniem

Problemy z zasilaniem mogą objawiać się brakiem reakcji rolety na polecenia. Należy w pierwszej kolejności sprawdzić, czy napięcie dochodzi do modułu sterującego oraz napędu rolety.

Błędy w okablowaniu

Błędne podłączenie przewodów może prowadzić do nieprawidłowego działania rolety lub nawet uszkodzenia instalacji. Upewnij się, że wszystkie połączenia są prawidłowe i nie ma uszkodzonych przewodów.

Pominięcie przewodu ochronnego

Brak podłączenia przewodu ochronnego (PE) znacząco zwiększa ryzyko porażenia prądem w przypadku awarii urządzenia. Ważne jest dokładne śledzenie schematu podłączenia i upewnienie się, że każdy przewód trafił na właściwy zacisk. Zawsze upewnij się, że przewód ochronny jest prawidłowo podłączony do systemu uziemienia.

Niewłaściwe zabezpieczenie połączeń

Luźne połączenia elektryczne mogą prowadzić do przegrzewania się przewodów, co zwiększa ryzyko pożaru. Upewnij się, że wszystkie złączki są dobrze dokręcone, a przewody odpowiednio zabezpieczone izolacją.

Jak sprawdzić, czy roleta działa poprawnie?

Po zakończeniu instalacji należy upewnić się, że roleta działa prawidłowo. W tym celu:

• Włącz zasilanie i sprawdź, czy roleta reaguje na polecenia podnoszenia i opuszczania.
• Testuj wszystkie funkcje, w tym zatrzymywanie w wybranej pozycji.
• Użyj multimetru, aby zweryfikować obecność napięcia w odpowiednich punktach instalacji.
• Obserwuj działanie napędu, zwracając uwagę na ewentualne nietypowe dźwięki lub opóźnienia w reakcji.

Co zrobić, jeśli roleta nie działa prawidłowo?

Jeżeli roleta nie działa zgodnie z oczekiwaniami:

• Sprawdź połączenia przewodów – upewnij się, że wszystkie złącza są dobrze zamocowane.
• Zweryfikuj ustawienia modułu sterującego w przypadku rolet podłączonych do systemów inteligentnego domu.
• Użyj multimetru, aby sprawdzić, czy napięcie dociera do napędu rolety.
• Skonsultuj się z instrukcją producenta lub skorzystaj z profesjonalnej pomocy technicznej.

Dodatkowe informacje o centralnym sterowaniu roletami znajdziesz w tym poradniku.

FAQ - Najczęściej zadawane pytania o podłączenie rolet elektrycznych

Czy istnieją różne rodzaje sterowania dla rolet elektrycznych?

Tak, istnieje kilka rodzajów sterowania dla rolet elektrycznych. Najczęściej spotykane to:

• Sterowanie przewodowe – za pomocą przełączników ściennych.
• Sterowanie bezprzewodowe – przy użyciu pilotów zdalnego sterowania.
• Sterowanie zintegrowane z systemem inteligentnego domu – umożliwiające zarządzanie roletami przez aplikacje mobilne lub głosowe asystenty.

Czy można podłączyć roletę elektryczną samodzielnie?

Tak, podłączenie rolety elektrycznej można wykonać samodzielnie, o ile posiadasz podstawową wiedzę z zakresu elektryki i stosujesz się do zasad bezpieczeństwa. W przypadku wątpliwości lub bardziej skomplikowanych instalacji zaleca się skorzystanie z pomocy wykwalifikowanego elektryka.
