Jak wybrać odpowiedni wyłącznik RCD do współpracy z przetwornicami częstotliwości, tak by uniknąć uciążliwego błędnego załączania wyłącznika i uniknąć niepotrzebnych przestojów maszyn.
Konstruktorzy nieustannie zmagają się z naciskami, by budować nowocześniejsze maszyny o lepszej wydajności produkcyjnej. Coraz częściej stosowanym rozwiązaniem jest wykorzystanie sterowanych częstotliwościowo napędów o zmiennej prędkości obrotowej. Choć niewątpliwie zdaje to egzamin, takie podejście może spowodować, że wyłącznik różnicowy (RCD) będzie załączał się bez potrzeby, lub doprowadzi nawet do całkowitej utraty funkcji ochronnych.
Dlatego tak istotny jest wybór odpowiednego zabezpieczenia.
Sprawność takiego rozwiązania zależy od dokładnego zrozumienia budowy napędu i wyłącznika RCD oraz zasady ich współdziałania. Wybór jest uzależniony od miejsca, w którym pojawia się prąd upływu generowany przez napęd, a także od jego wartości, kształtu fali i składowych częstotliwości.
Zmienna prędkość obrotowa znacznie rozszerza funkcjonalność napędu. Wykorzystanie modulacji częstotliwości umożliwia osiągnięcie dużej dokładności pozycjonowania za pomocą konsekwentnej regulacji prędkości obrotowej silnika.
Takie rozwiązanie może jednak powodować powstawanie nadmiaru prądów upływu, nie tylko w przypadku zwarcia,ale też podczas normalnej pracy.
W przypadku dysproporcji faz zasilania prądem zmiennym lub gdy podłączona zostanie znaczna liczba napędów, prąd upływowy zmienny i stały może pojawić się przy częstotliwościach w zakresie MHz. Wartość takiego prądu może przekraczać 100 mA, co wystarczy do błędnego załączenia wyłącznika RCD.
Przetwornice częstotliwości prostują napięcie sieci zasilającej za pomocą mostków diodowych. Napięcie prądu stałego jest wygładzane przed przetworzeniem do postaci napięcia wyjściowego, które może różnić się wartością i częstotliwością.
Ogólnie rzecz biorąc, wraz ze wzrostem wartości prądu upływowego maleje emitowana interferencja pojemnościowa i przewodzone napięcie zakłóceniowe o wysokiej częstotliwości. Oznacza to, że konstruktorzy pozwalają czasem na wzrost prądu upływowego w celu ograniczenia częstotliwości radiowej zakłóceń.
Nie da się obliczyć, ile napędów można podłączyć za wyłącznikiem RCD bez jego niepotrzebnego załączania, ponieważ jakość wykonania instalacji ma ogromny wpływ na poziom prądu upływowego. Można jednak przyjąć ogólną zasadę, że za wyłącznikiem mogą być podłączone maksymalnie trzy napędy, o ile instalacja została wykonana prawidłowo.

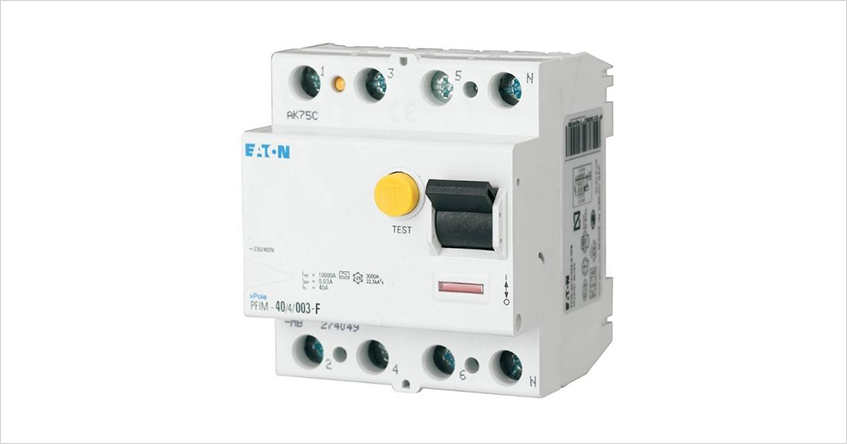

Wyłączniki RCD typu F zostały opracowane z myślą o jednofazowych falownikach, zapewniając wystarczającą ochronę na wypadek zwarcia doziemnego spowodowanego generowaną przez falownik zawartością harmoniczną,a także ograniczając liczbę niepotrzebnych załączeń wyłącznika.
Ten rodzaj wyłączników oferuje taki sam zakres ochrony i funkcjonalności jak wyłączniki typu A i wykrywa zarówno sinusoidalne prądy zmienne, jak i pulsujące prądy stałe. Dzięki rozbudowanej funkcjonalności, w przypadku współpracy z jednofazowymi falownikami, wyłączniki typu F zapewniają większe bezpieczeństwo i wyższą stabilność systemu w porównaniu z wyłącznikami typu A.
Wyłączniki RCD typu B wykrywają sinusoidalny prąd zmienny, pulsujący prąd stały oraz zakłóceniowy prąd stały o gładkim przebiegu, dzięki czemu mają szerokie zastosowanie. Przystosowane są do pracy w układach trójfazowych o częstotliwości 50/60 Hz. Ponadto wyłączniki różnicowoprądowe typu B wyzwalane są przez prądy zakłóceniowe o częstotliwości do 1 kHz.
Wyłączniki RCD typu Bfq są zgodne z wymogami typu B (norma IEC/EN 62423), choć przewidziane są do użytku w obwodach z przetwornicami częstotliwości dla napędów o zmiennej prędkości obrotowej. Charakteryzują się odpowiednio poprowadzoną krzywą wyłączania obejmującą zakres częstotliwości do 50 kHz, co pozwala uniknąć uciążliwego, błędnego załączania wyłącznika. Przebieg krzywych zdradza obniżoną czułość na prąd upływowy o wyższej częstotliwości.
Wyłączniki RCD typu B+ spełniają wymogi normy VDE 0664-400, a ich skuteczność reagowania na częstotliwość obejmuje zakres do 20 kHz. Maksymalny prąd wyłączeniowy przy wyższych częstotliwościach jest w ich przypadku ograniczony do 420 mA. To zapewnia doskonałą ochronę przed pożarami wywoływanymi przez prąd ziemnozwarciowy w układach wyposażonych w napędy elektroniczne.
Warto zwrócić uwagę, że przy złożonym kształcie fali prądowej do załączenia wyłącznika RCD wystarczy, że prąd skuteczny na jednej częstotliwości osiągnie krzywą załączania, ponieważ często prąd załączenia wyłącznika określany jest na poziomie zaledwie 50/60 Hz.
Wyłączniki RCD typu B, Bfq i B+ (do 63 A) są standardowo wyposażone w funkcje cyfrowych wyłączników różnicowoprądowych, co daje dwie kluczowe korzyści przy zastosowaniu ich z falownikami częstotliwości.
Po pierwsze cyfrowe wyłączniki RCD posiadają diodę LED sygnalizującą upływ prądu. To ułatwia użytkownikowi obserwowanie, czy prąd upływowy nie przekracza wartości granicznej. Po drugie działają z dużą dokładnością, dzięki czemu wartość załączenia może być bliższa 100% IΔn. W rezultacie można uniknąć przedwczesnego załączenia wyłącznika.
Zasadniczo wyłączniki RCD typu F, B, Bfq oraz B+ pozwalają zwiększyć bezawaryjność systemu, ponieważ są w znacznym stopniu odporne na niepotrzebne załączenia (obojętność na prąd udarowy ≤ 3 kA i opóźnione załączenie).
Aby nadążyć za oczekiwaniami użytkowników, konstruktorzy maszyn muszą być w stanie zaprojektować zharmonizowany układ złożony z wyłączników RCD i napędów, który zagwarantuje jednocześnie najwyższy możliwy poziom ochrony i wydajne sterowanie silnikiem. Cykl życia produktów jest coraz krótszy, w związku z czym od inżynierów i przedsiębiorstw oczekuje się coraz intensywniejszego poprawiania wydajności i zdolności produkcyjnych.
Aby zachować konkurencyjność i sprostać tym wyzwaniom, przedsiębiorstwa muszą nieustannie dopracowywać procesy, skracając czas i ograniczając koszt etapów projektowania, rozwoju, eksploatacji i optymalizacji wykorzystywanych przez siebie systemów automatyki przemysłowej.
Zharmonizowany układ obejmujący wyłącznik RCD i falownik częstotliwości zapewni konstruktorom maszyn dodatkową przewagę nad konkurencją, umożliwiając skrócenie przestojów i obniżenie kosztów eksploatacji ponoszonych przez zakłady produkcyjne będące odbiorcami konstrukcji. Odpowiednio dobrane urządzenia tylko usprawnią stosowane przez nich rozwiązania konstrukcyjne.
Autor: Bartłomiej Jaworski Senior Product Manager, Eaton
