Przekaźnik czy stycznik - na co zwrócić uwagę? Poruszamy najważniejsze zagadnienia.
Czy zastanawialiście się kiedyś, jaka występuje różnica pomiędzy przekaźnikiem, a stycznikiem? Styczniki i przekaźniki to łączniki, które służą przede wszystkim złączaniu, wyłączaniu i przewodzeniu prądu. Co ważne, mogą pracować w normalnych warunkach pracy obwodu, jak i przy tych większych przeciążeniach. Jakie są więc różnice pomiędzy stycznikiem, a przekaźnikiem, których nie widać na pierwszy rzut oka? Sprawdźmy na poniższych przykładach.
Spis treści:
- Różnica w budowie przekaźnika a stycznika
- Kategorie użytkowania stycznika i przekaźnika
- Wady i zalety styczników i przekaźników
- Tajemnice przekaźnika
- Gniazda do przekaźników
- Akcesoria do przekaźników
- Rodzaje styków
- Budowa i sposób działania styczników
- Rodzaje przekaźników
- Czy są sposoby na wydłużenie żywotności przekaźników i styczników?
Różnica w budowie przekaźnika a stycznika
Zastanawiałeś się kiedyś jaka (poza ceną i nazwą) występuje różnica pomiędzy przekaźnikiem, a stycznikiem?
Sprawdźmy na poniższym przykładzie:
| ||
Napięcie zasilania | 230 V AC | |
Liczba i rodzaj styków | 2Z 0R | |
Obudowa | Modułowa | |
Znamionowy prąd | 16A | |
Stopień ochrony IP | IP20 |

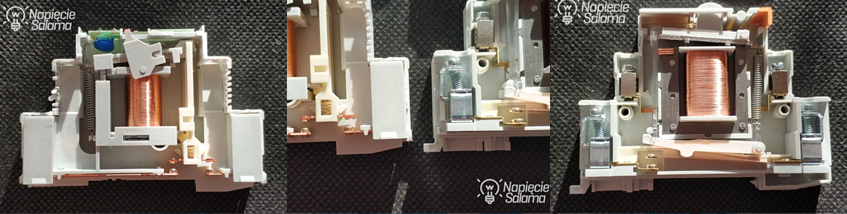

Zasadnicze różnice w budowie styczników i przekaźników
W przekaźniku w jednym torze występuje przerwa zestykowa, natomiast w styczniku występują dwie przerwy łączeniowe, co pozwala mu lepiej radzić sobie z rozłączaniem większych prądów i obciążeń o charakterze indukcyjnym.
Różnica pomiędzy przekaźnikiem i styczniem jest już znana, przeanalizujmy więc ich działanie w praktyce.
Przykład
Mamy do załączenia tylko jeden obwód 1-fazowy (wykorzystamy tylko jeden styk zwierny) w którym podłączone są LED-owe źródła światła o mocy 10 W, w ilości 184 sztuk o łącznej mocy 1 840 W. Czy możemy użyć zamiennie poniższych produktów? W tym wypadku koszty i gabaryty nas nie interesują.
| |||
Napięcie zasilania cewki | 230 V AC | ||
Prąd podany na urządzeniu | 40 A | ||
Liczba i rodzaj styków | 2Z | 4Z 0R | 3Z |

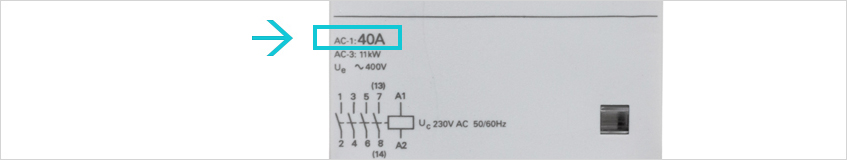

Zwróć uwagę, że wszystkie produkty mają podany prąd o wartości 40 A. Przeanalizuj poniższą tabelę, z której wynika, że dla LED-owych źródeł światła producent podaje różne wartości prądów.
| |||
Prąd podany na urządzeniu | 40 A | ||
LED-owe źródła światła (dane orientacyjne) | Max 12 A na biegun | Max 11 A na biegun | Max 26,8 A na biegun |
Dobór urządzeń do odpowiedniej kategorii pracy to podstawowe zagadnienie dla projektanta. Dobór produktów np. przekaźnik lub stycznik do konkretnego zastosowania powinna dokonywać osoba z odpowiednią wiedzą techniczną, a montażu wszystkich urządzeń należy dokonywać na podstawie projektu. Wracając do omawianego przykładu: posiadamy w obwodzie moc 1 840 W, jak ustalić wartość prądu?

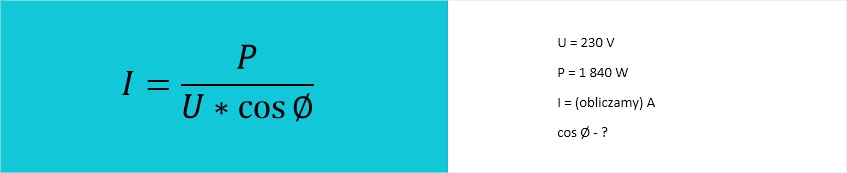

Do obliczeń należy użyć wzoru:
Wartość cos Ø w przypadku LED-ów, zależy od elektroniki zamieszczonej w źródle światła. Markowi producenci LED-owych źródeł światła (w zależności od serii produktów) wartość tą podają w zakresie od 0,5 do 0,8.
Jeśli zamontowane LED-y posiadają:
cos Ø 0,5 | cos Ø 0,8 |
I = 16 A | I = 10 A |
Sytuacja staje się prostsza w momencie, kiedy producent LED-ów na opakowaniu lub w dokumentacji technicznej podaje wartość prądu jaki pobiera dane źródło światła. W takiej sytuacji wystarczy zsumować podane wartości. Rzeczywistość niestety jest taka, że znaczna część osób kupuje produkt, montuje go i nie zwraca uwagi na zapisy, które zamieszczone są w dokumentacji technicznej. Dobierając stycznik lub przekaźnik zacząć należy od określenia kategorii użytkowania.
Kategorie użytkowania stycznika i przekaźnika
Określenie rodzaju kategorii użytkowania stycznika lub przekaźnika jest ważnym parametrem, a prawidłowy dobór sprzyja długiej i bezawaryjnej pracy. W poniższej tabeli przedstawione są najpopularniejsze rodzaje używanych kategorii dla prądu przemiennego AC.
Kategoria pracy | Określa kategorię prądu przemiennego AC, których typowym obszarem zastosowań łączeniowych jest: |
AC-3 | rozruch, wyłączanie przy pełnej prędkości obrotowej silników indukcyjnych zwartych (klatkowych). |
AC-4 | rozruch, impulsowanie, hamowanie przeciwprądem, rewersowanie (nawrót) silników indukcyjnych zwartych. |
AC-5a | sterowanie lampami wyładowczymi. |
AC-5b | łączenie żarówek. |
AC-6a | łączenie transformatorów. |
AC-6b | łączenie baterii kondensatorów. |
AC-7a | obciążenie mało indukcyjne w gospodarstwie domowym i w podobnych zastosowaniach. |
AC-7b | łączenie silników stosowanych w gospodarstwie domowym. |
AC-8a | sterowanie silników sprężarek hermetycznych czynnika chłodzącego, z ręcznym przestawianiem wyzwalaczy przeciążeniowych. |
AC-8b | sterowanie silników sprężarek hermetycznych czynnika chłodzącego, z samoczynnym przestawianiem wyzwalaczy przeciążeniowych. |
AC-1 | obciążenie nieindukcyjne lub mało indukcyjne. Przykładem mogą być grzałki oporowe (rezystancyjne). |
Przykład:
- AC-7a - np. miksery, blendery,
- AC-7b - np. wentylatory,
- Źródło: Jaka jest różnica między kategoriami użytkowania AC-7a i AC-7b?
Na pewno nie jest to kategoria AC-5b, ponieważ dotyczy ona tradycyjnych żarowych źródeł światła. Wśród producentów LED-ów zdania na ten temat są podzielone. Część producentów sugeruje, aby obwody oświetleniowe LED zaliczyć do kategorii AC-6b. Wszystkich zainteresowanych pełną listą kategorii użytkowania odsyłam do Polskich Norm On-line.

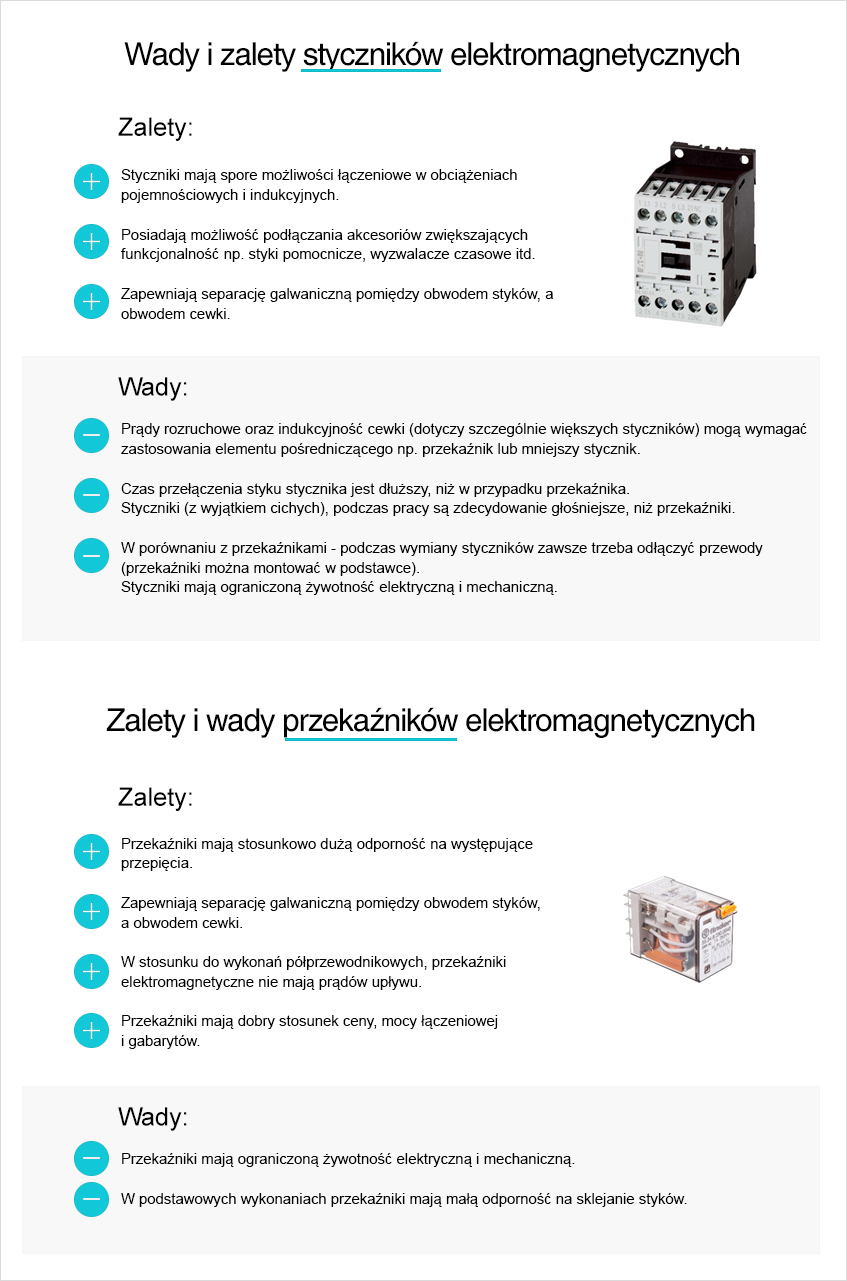

Wady i zalety styczników i przekaźników
Tajemnice przekaźnika

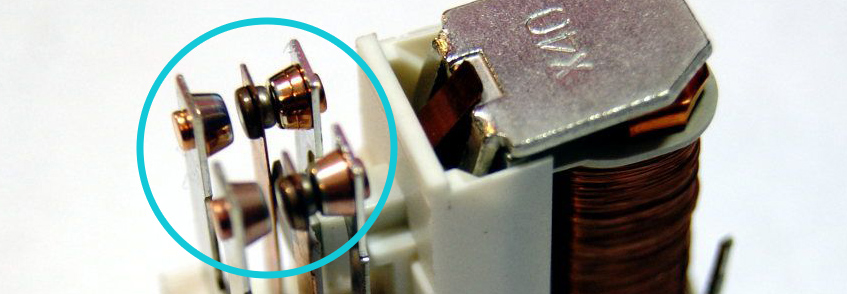

Gdy spoglądamy na przekaźnik, nie widzimy z jakiego materiału są wykonane styki. Często w takiej samej obudowie występują przekaźniki ze stykami, które są wykonane z rożnych materiałów.
Styki najczęściej wykonuje się z:
AgNi - Srebro-Nikiel
Styki AgNi dedykowane są do obciążenia rezystancyjnego oraz niewielkiego obciążenia indukcyjnego.
AgNi+Au - Srebro-Nikiel powlekane złotem
Styki AgNi+Au dedykowane są do mniejszych obciążeń, typowo 1 mW (0,1 V – 1 mA) obciążenie rezystancyjne. W przypadku większych od zalecanych przez producenta obciążeń, po pewnej liczbie cykli łączeń właściwości materiału bazowego styku AgNi stają się dominujące (złote pokrycie styku eroduje).
AgCdO - Srebro-tlenek kadmu
Styki AgCdO dedykowane do obciążeń indukcyjnych oraz do sterowania silnikami. Charakteryzują się dobrą odpornością na zgrzewanie oraz dużą odpornością na zużycie z większymi obciążeniami prądem przemiennym.
AgSnO2 - Srebro-tlenek cyny
Styki AgSnO2 dedykowane są do obwodów w których występuje bardzo duży, chwilowy prąd obciążenia np. lampy i obciążenia pojemnościowe. Charakteryzują się doskonałą odpornością na zgrzewanie.
Przeanalizuj poniższą tabelę, zwróć uwagę na maksymalny prąd chwilowy oraz na minimalną moc styków.

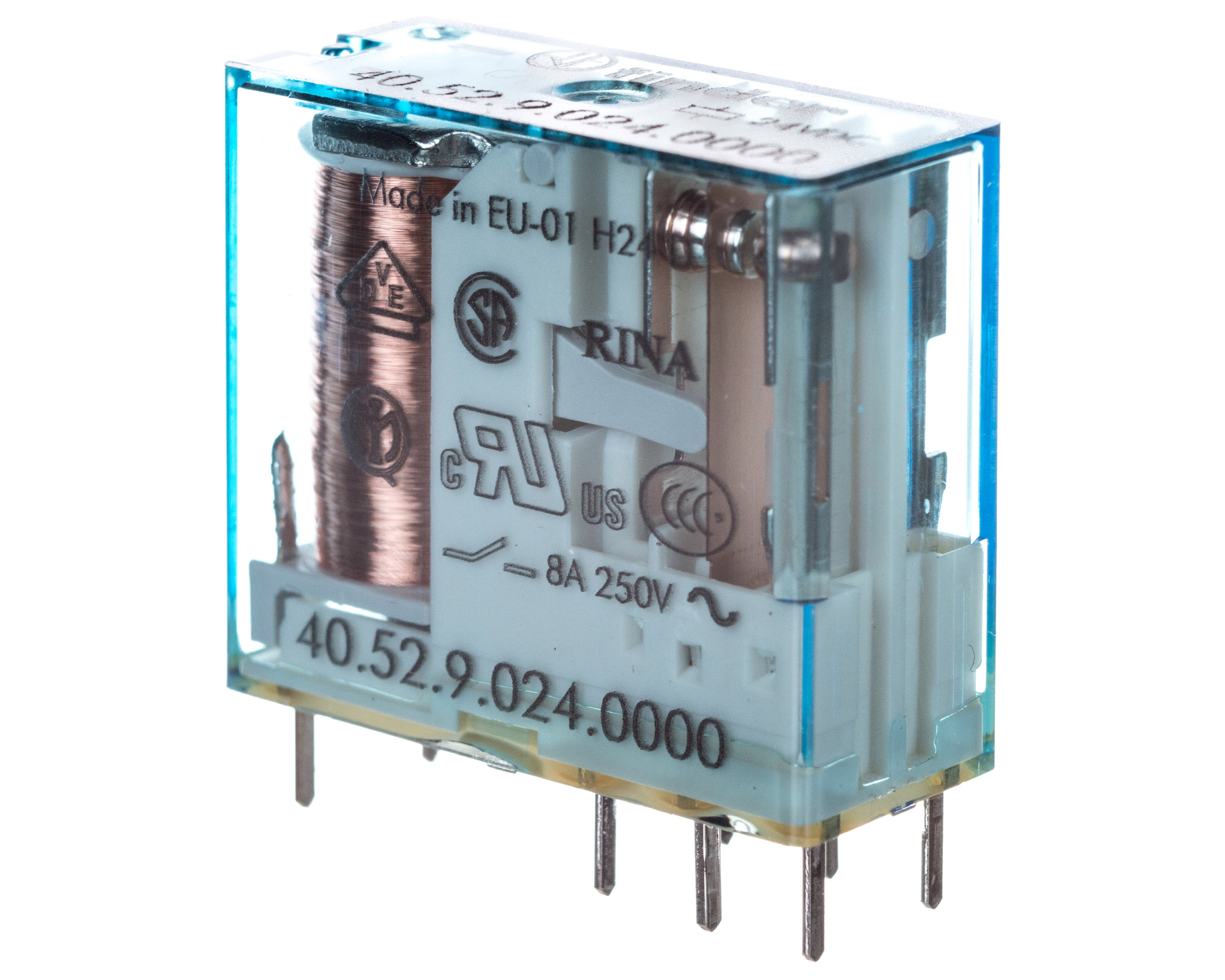

Model 40.61/40.52 | Rodzaj styku | Prąd w kategorii AC-1 | Maksymalny prąd chwilowy | Minimalna moc styków | Nr referencyjny |
AgNi+Au | 8 A | 15 A | 50 mW (5 V / 2 mA) | 40.52.9.024.5000 | |
AgNi | 8 A | 15 A | 300 mW (5 V / 5 mA) | 40.52.9.024.0000 | |
AgCdO | 8 A | 15 A | 300 mW (5 V / 5 mA) | 40.52.9.024.1000 | |
AgCdO | 16 A | 30 A | 500 mW (10 V / 5 mA) | 40.61.9.024.0000 | |
AgSnO2 | 16 A | 120 A | 500 mW (10 V / 5 mA) | 40.61.9.024.4000 |
Jeśli uważnie przeanalizowałeś tabelę może nasunąć się wątpliwość odnośnie wartości 300 mW (5 V/5 mA).
Oczywiście, wszystko jest w porządku - 300 mW to minimalna wartość mocy, którą zestyki mogą pewnie przełączać, ale muszą zostać spełnione jeszcze dwa dodatkowe warunki:
- napięcie nie może być mniejsze niż 5 V,
- prąd nie może być mniejszy niż 5 mA.
Minimalną wartość 300 mW (5 V / 5 mA) osiągniemy:
- przy napięciu 5 V prąd musi mieć wartość co najmniej 60 mA,
- przy prądzie 5 mA napięcie musi mieć wartość co najmniej 60 V,
- przy napięciu 24 V prąd musi mieć wartość co najmniej 12,5 mA.
Gniazda do przekaźników

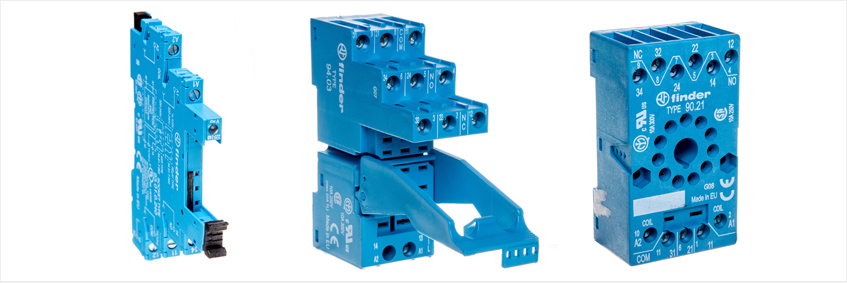

Gniazda dedykowane do przekaźników umożliwiają wymianę przekaźnika bez konieczności ingerencji w oprzewodowanie. W zależności od potrzeb, wyróżniamy gniazda montowane na szynę DIN oraz gniazda montowane do płyty.
Gniazda mogą różnić się pod względem połączenia elektrycznego. Najczęściej spotykamy:
- połączenia śrubowe,
- połączenia sprężynowe,
- połączenia wtykowe,
- połączenia lutowane.

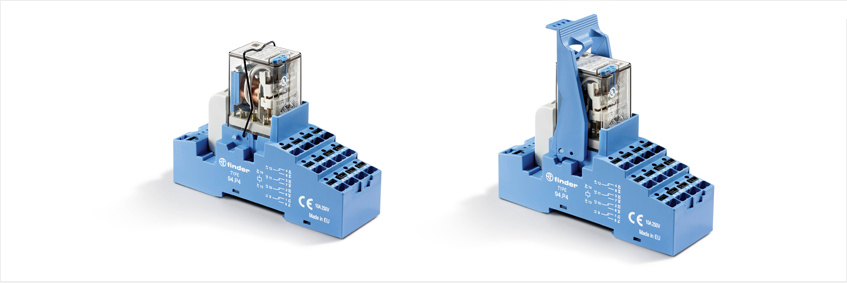

Przekaźniki montowane są w gnieździe poprzez wciśnięcie. Część gniazd posiada zabezpieczenie (metalowe lub z tworzywa sztucznego), które dociska przekaźnik i zapobiega jego wypadnięciu z gniazda.

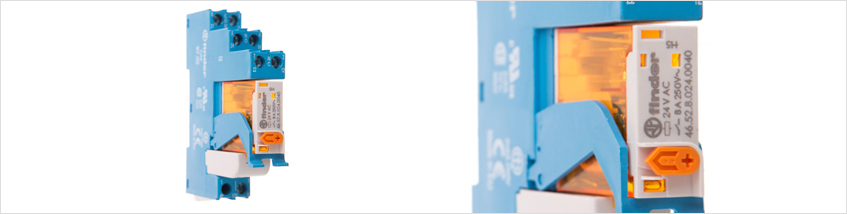

Niektóre gniazda posiadają dźwignię, która ułatwia wyjęcie przekaźnika, zwaną powszechnie wyrzutnikiem. Jak działa obejma wyrzutnikowa?
Część gniazd, poza samym przekaźnikiem, umożliwia również montaż akcesoriów dodatkowych.

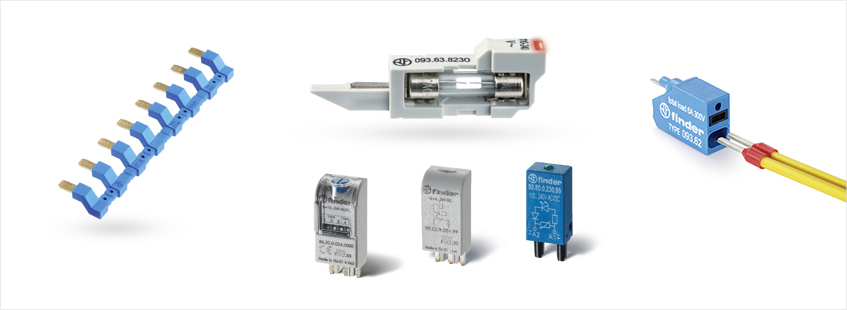

Akcesoria do przekaźników
Do gniazd przekaźnikowych (w zależności od marki) dostępne są różne akcesoria dodatkowe np.:
- moduły bezpiecznikowe (są również wykonania z wskaźnikiem LED),
- zaciski zwiększające możliwość podłączenia liczby przewodów,
- tabliczki oznacznikowe,
- mostki grzebieniowe,
- moduły czasowe,
- moduły przeciwprzepięciowe.
Rodzaje styków

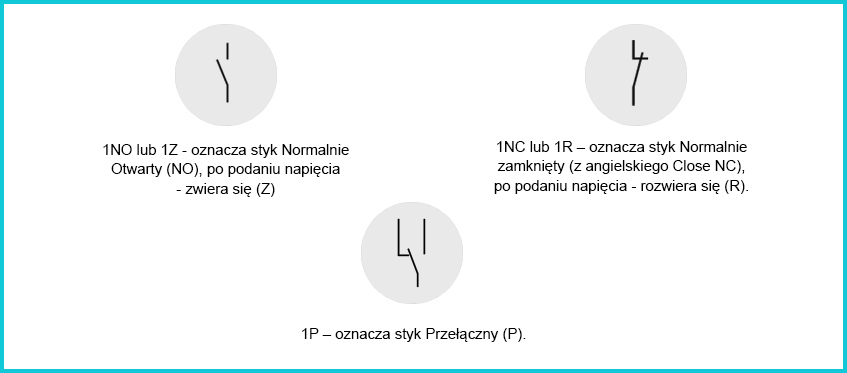

Jaka jest różnica pomiędzy stykiem 1NO a stykiem 1Z?
Budowa i sposób działania styczników

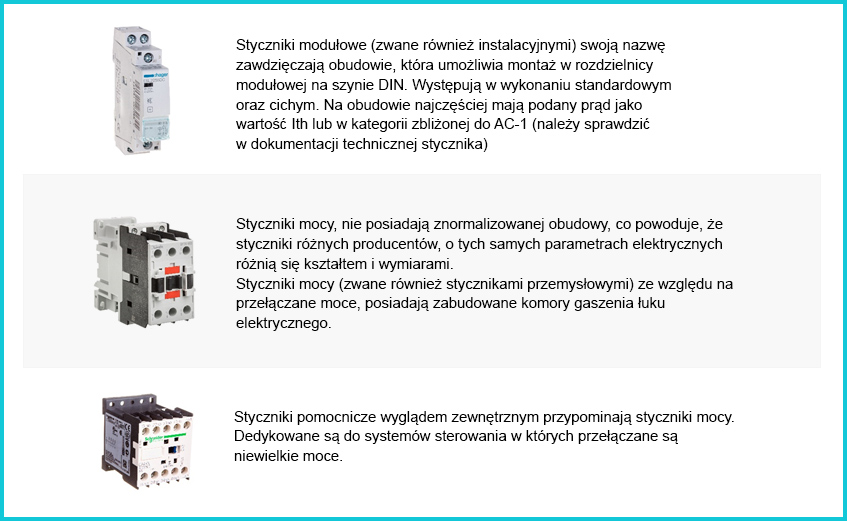

Styczniki możemy podzielić na wiele różnych sposobów. Wyróżniamy:
- styczniki modułowe,
- styczniki mocy,
- styczniki pomocnicze.
Rodzaje przekaźników
Przekaźniki możemy podzielić na wiele sposobów. Często spotykany jest podział ze względu na sposób działania. Wyróżniamy:
- przekaźniki monostabilne,
- przekaźniki bistabilne.
Przekaźniki monostabilne, to takie w których np. po podaniu napięcia następuje przełączenie styków (zmiana stanu). Po wyłączeniu napięcia przekaźnik powraca do swojego pierwotnego stanu. Przekaźnik bistabilny, to taki w którym po podaniu np. napięcia następuje przełączenie styków (zmiana stanu). Stan ten jest utrzymywany po zaniku napięcia. Ponowna zmiana stanu (przełączenie styków) następuje po zaniku i ponownym podaniu napięcia.

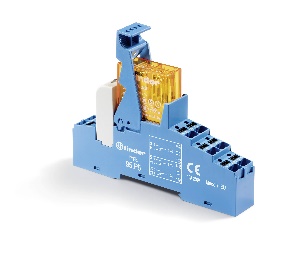

Czym jest przekaźnik interfejsowy?
W uproszeniu, przekaźnik zamontowany w gnieździe wraz z modułem zabezpieczenia cewki nazywamy przekaźnikiem interfejsowym.
Czy są sposoby na wydłużenie żywotności przekaźników i styczników?
Zaznaczam, że mam tu na myśli żywotność, czyli bezawaryjną pracę stycznika lub przekaźnika. Zwróć uwagę, że producenci rozróżniają dwa rodzaje żywotności:
- żywotność mechaniczna,
- żywotność elektryczna.
Żywotność | Ilość łączeń | Maksymalna częstotliwość łączenia w ciągu godziny przy obciążeniu |
mechaniczna | 3 000 000 | - |
elektryczna AC-1; AC-7a | 100 000 | 600 |
elektryczna AC-3; AC-7b | 150 000 |
Czas bezawaryjnej pracy przekaźnika lub stycznika szczególnie przy bardzo częstych cyklach załączania i wyłączania można skutecznie wydłużyć dzięki odpowiedniemu doborowi i przewymiarowaniu. Producenci w katalogach oraz kartach katalogowych (przekaźników i styczników) podają szczegółowe dane.

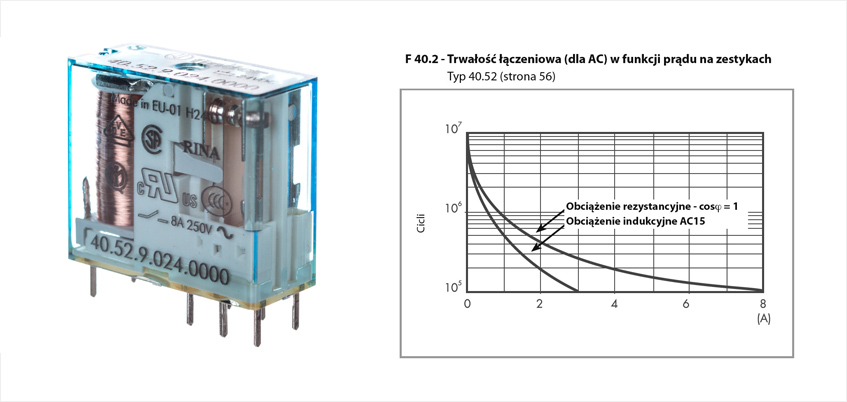

Przykład przekaźnika marki Finder - grupa 40.52

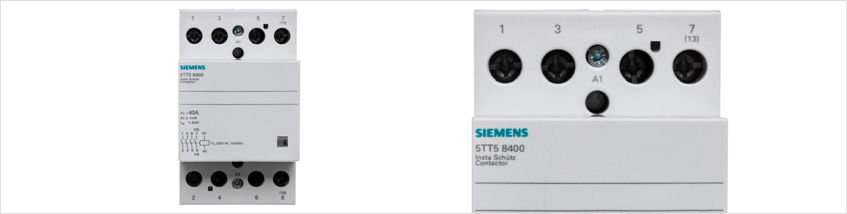

W porównaniu do przekaźników, styczniki modułowe lub styczniki mocy przedstawiają się trochę inaczej, ponieważ przeznaczone są do działania w innych aplikacjach.
Zobacz porównanie:
Trwałość | ||||
mechaniczna | miliony cykli | 20 | 3 | 10 |
elektryczna przy znamionowym obciążeniu w kategorii AC-3 | miliony cykli | 1,2 | 0,3 | 0,1 |
Styczniki mocy charakteryzuje o wiele wyższa trwałość, zarówno mechaniczna jak i elektryczna. Co więcej, w przypadku styczników przemysłowych producenci często podają maksymalną ilość operacji, jakie urządzenie może wykonać w przeciągu godziny. W przypadku styczników modułowych, parametr ten jest zazwyczaj pomijany.
W kwestii trwałości łączeniowej, niezwykle istotną informacją jest prąd obciążania. Przewymiarowanie stycznika może znacząco wydłużyć jego żywotność.

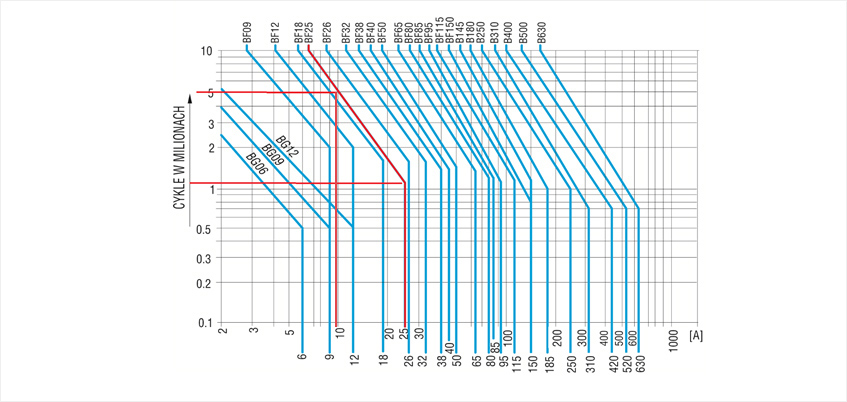

Przeanalizuj poniższy wykres, który przedstawia zależność trwałości elektrycznej styczników mocy od prądu obciążenia w kategorii AC-3:
Z wykresu widać, że w przypadku stycznika BF2510A230 trwałość łączeniowa w kategorii obciążenia AC-3 wynosi:
- 1 200 000 cykli łączeniowych dla prądu 25 A,
- 5 000 000 cykli łączeniowych dla prądu 10 A.
Warto zwrócić uwagę na inne różnice pomiędzy stycznikiem mocy, a stycznikiem modułowym (na przykładzie Lovato Electric).
Zakres temperatur pracy np.:
- -50oC do +70oC – przemysłowe,
- -5oC do +55oC – modułowe.
Napięcia pracy:
- styczniki mocy max. 690 V,
- modułowe 440 V.
Pamiętajmy, że styczników modułowych, które będą pracować ciągle pod obciążeniem (≥ 1 godziny) nie można montować obok siebie. Należy zapewnić im odpowiednią wentylację. W tym celu należy zastosować rozstaw podany przez producenta (min. 9 mm dla modułowych styczników Lovato). W artykule nie zostały omówione rozwiązania półprzewodnikowe. Powyższe opracowanie nie wyczerpuje tematu, a jedynie w dużym uproszczeniu omawia wybrane zagadnienia.
