RP3 20
Sterownik mocy 3-fazowy
2:max.prąd 70A nap.3*440Vac
0:wersja pol., bez atestu KJ
Może być stosowany w obwodach elektrycznych z odbiornikami rezystancyjnymi, indukcyjnymi i rezystancyjnymi o dużym współczynniku temperaturowym rezystancji.
Sterownik mocy RP3 jest urządzeniem bezstykowym, zawierającym łączniki tyrystorowe i elektroniczny układ wyzwalania bramkowego UWB.
Sterownik ten pozwala na zmianę mocy dostarczanej ze źródła napięcia przemiennego do odbiornika energii elektrycznej w funkcji wartości analogowego lub impulsowego sygnału sterującego.
- Rodzaje sterowania
- sterowanie typu załącz-wyłącz.
- sterowanie impulsowe:
- sterowanie fazowe.
- Prąd wyjściowy: 70A
- Maksymalne napięcie zasilania: 440V
FUNKCJE DODATKOWE
-
Ograniczenie prądu odbiornika,
-
Opóźnienie wyzwalania typu miękki start,
-
Regulacja wzmocnienia obwodu wejściowego,
-
Wstrzymanie wyzwalania sygnałem zewnętrznym,
-
Kontrola i sygnalizacja prądu w obwodzie odbiornika,
-
Kontrola temperatury radiatora,
-
Sygnalizacja uszkodzenia bezpiecznika,
-
Sygnalizacja niewłaściwej kolejności faz,
-
Sygnalizacja przeciążenia,
-
Wyjścia przekaźnikowe.

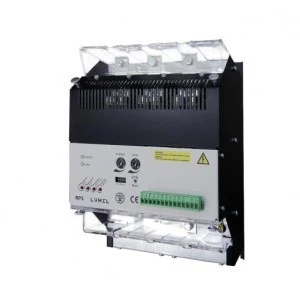

Zdjęcie ma charakter poglądowy.
