RP1 420
Sterownik mocy 1-fazowy
4:max.prąd 125A nap.24-400Vac
2:zasil. 195-253Va.c
0:wersja pol., bez atestu KJ
Sterownik mocy RP1 jest bezstykowym urządzeniem energoelektronicznym, który zawiera łącznik tyrystorowy i elektroniczny układ wyzwalania bramkowego UWB. Sterownik ten pozwala na zmianę mocy dostarczanej ze źródła napięcia przemiennego do odbiornika energii elektrycznej w funkcji wartości analogowego lub impulsowego sygnału sterującego.
Układ dwóch lub trzech sterowników może być stosowany w urządzeniach wykonawczych trójfazowych.
Rodzaje sterowania
- sterowanie typu załącz-wyłącz,
- sterowanie impulsowe,
- sterowanie fazowe.
Maksymalny prąd wyjściowy
Funkcje dodatkowe
- ograniczenie prądu odbiornika,
- opóźnienie wyzwalania typu miękki start,
- regulacja początkowej wartości kąta wyzwalania,
- regulacja wzmocnienia toru wejściowego,
- wstrzymanie wyzwalania sygnałem zewnętrznym,
- kontrola i sygnalizacja prądu w obwodzie odbiornika,
- wyjście U = f(Io),
- kontrola temperatury radiatora,
- sygnalizacja uszkodzenia bezpiecznika,
- sygnalizacja przeciążenia,
- wyjście typu „Master/Slave”,
- wyjścia przekaźnikowe.
Wymiary zewnętrzne: 135 x 231 x 199mm

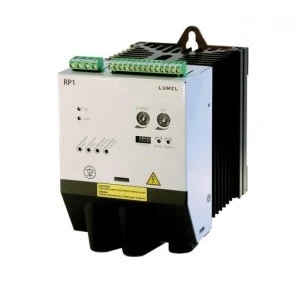

Zdjęcie ma charakter poglądowy.
