Sterownik schodowy LED z czujnikami PIR to autonomiczne urządzenie dedykowane do sterowania cyfrowymi źródłami światła LED (np. taśma cyfrowa LED). Osprzęt z funkcją działania poprzez wejścia sterujące lub bezpotencjałowe ze sposobnością podłączenia dwóch czujników ruchu PIR bądź dwóch przycisków dzwonkowych do instalacji złożonej z taśm cyfrowych LED, co skutkuje wyzwoleniem włączenia oświetlenia z dwóch pozycji ( góra i dół schodów). Urządzenie sterujące pozwala także na załączenie ustalonego programu dynamicznego, jakim może być efekt płynnej fali LED. Sterownik korytarzowy LED pozwala na ustalenie różnorodnych efektów opartych na przejściach poszczególnych kolorów RGB oraz barwy białej poprzez przyciski znajdujące się na obudowie.
Zastosowanie do instalacji:
- SPI - jednokolorowych MONO opartych o system cyfrowy
- SPI - wielokolorowych RGB/RGB+W opartych o system cyfrowy
W skład zestawu wchodzi:

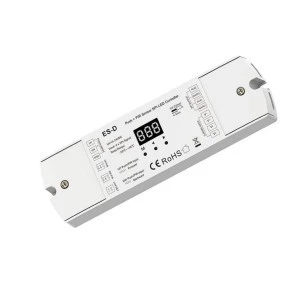

- Sterownik cyfrowy korytarzowy ES-D
- Schodowy cyfrowy czujnik ruchu PIR - 2 szt
- Czujnik zmierzchu w formie niewielkiej sondy
- Dodatkowe przewody do podłączenia czujek ruchu - 5mb /x2 szt
Cechy sterownika schodowego ES-D
- Przeznaczony do taśm cyfrowych LED
- Spełnia role sterownika schodowego LED lub korytarzowego
- Wyzwalany z dwóch wejść bezpotencjałowych
- Obsługa maksymalnie do 960 pikseli
- Możliwość stworzenia efektu płynącej taśmy LED
- Spora ilość zaimplementowanych programów dynamicznych
- Zakres napięcia wejściowego/wyjściowego 5-24V
Parametry techniczne
| Napięcie zasilania sterownika |
5-24 V DC |
| Napięcie pracy wyjść (max) |
24 V DC |
| Obciążenie prądowe wyjść (max) |
15A (wyjście) |
| Liczba kanałów ( ilość wyjść ) |
1 |
| Wejście do schodów na półpiętro |
Nie |
| Zapalanie lamp led |
automatycznie ( za pomocą czujników, fotokomórek ) lub manualnie ( za pomocą przyciski, włączniki bezpotencjałowe) |
| Ilość wejść sterownika |
5 ( cztery sterujące UP PIR/DW PIR, UP Push/DW Push, jedno blokujące DIS ) |
| Liczba sterowanych lamp |
2-99 SPI |
| Stopień ochronności |
IP20 |
| Konfiguracja |
za pomocą wbudowanego konfiguratora OLED / LCD |
| Liczba parametrów konfiguracyjnych |
18 |
| Tryb sterowania sterownika |
wewnętrzny ( autonomiczny ) oraz zewnętrzny ( np. inteligentny dom ) |
| Wejście DIS |
możliwość zablokowania/odblokowania wejścia DIS |
| Kierunek gaszenia |
zgodny z kolejnością zapalania lub przeciwny |
| Ściemniacz |
wbudowany |
| Temperatura pracy |
-30°C - +55°C |
| Montaż |
Nawierzchniowo |
| Wymiary sterownika |
170mm x 50mm x 23mm |
| Gwarancja |
60 miesięcy |
