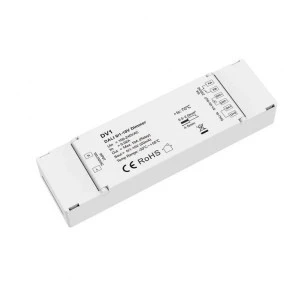

Sterownik DALI dedykowany do uzyskania kontroli nad instalacją bazującą na napięciu 0/1-10V (np. oprawy przemysłowe LED). Urządzenie odbiorcze DV-1 pozwala na dostęp do jednego wyjścia do którego możemy podłączyć maksymalnie instalację o łącznej obciążalności nie przekraczającej 20mA, wykorzystując przy tym wejście dla systemu sterowania DALI. Podłączone oświetlenie może być swobodnie ściemniane / rozjaśniane za pomocą napięcia 0-10V bądź 1-10V. Nadrzędną formą komunikacji odbiornika DV-1 jest przewodowe podłączenie do magistrali bazującej na sieci DALI.
Zastosowanie do instalacji:
- DALI - jednokolorowe (DT5)
- 0/1-10V - jednokolorowe
Cechy sterownika DV-1
- Dedykowany dla instalacji bazującej na napięciu 0/1-10V
- Podłączenie przewodowe wykorzystujące sygnał DALI
- Płynna praca ściemniania w zakresie 0-100%
- Ustalenie trybu wyjścia - 0-10V bądź 1-10V
- Jeden kanał do wykorzystania
- Tryb pracy DT5
Parametry techniczne
| Typ urządzenia |
kontroler DALI |
| Typ instalacji |
MONO (jednokolorowa) |
| System sterowania oświetleniem |
DALI |
| Sposób sterowania oświetleniem |
przewodowo (0/1-10V) |
| Typ wyjść sterownika/ów |
CV (stało-napięciowe) |
| Napięcie znamionowe |
wej/wyj - 100-240V AC |
| Maksymalny prąd wyjściowy |
20mA |
| Ilość wyjść sterownika |
1 wyjście |
| Typ komunikacji |
dwukierunkowa |
| Krzywa ściemniania |
liniowa |
| Zachowanie odbiornika po powrocie braku napięcia zasilania 230V |
powrót do zapamiętanych ustawień |
| Powrót do poprzednich ustawień przy wyłączeniu z nadajnika |
tak |
| Współpraca z systemami zewnętrznymi |
intrerfejs DALI Bus Standard: IEC 62386-101, 102, 206 |
| Temperatura pracy |
od -30 do + 55°C |
| Klasa szczelności |
IP20 |
| Montaż |
nawierzchniowo |
| Dodatkowa funkcjonalność/cecha |
dedykowany do ściemniaczy 0/1-10V |
| Wymiary |
131 x 37 x 20,5mm |
| Deklaracje i normy bezpieczeństwa |
CE,EMC,LVD |
| Gwarancja producenta |
60 miesięcy |
