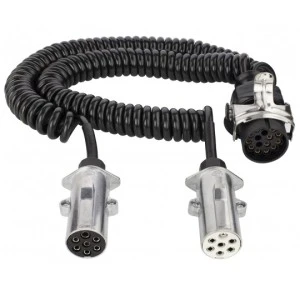

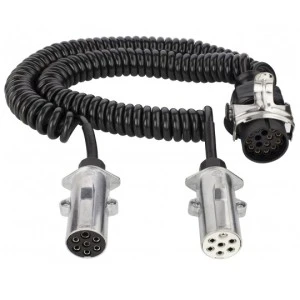

Wysokiej jakości spiralny adapter samochodowy, zakończony z jednej strony wtyczką 15-pinową oraz z drugiej dwoma wtyczkami 7-pinowymi N+S. Stosowany w instalacji elektrycznej 24V, pozwala podłączyć naczepę lub przyczepą z gniazdami 7-pin N+S do ciągnika z gniazdem 15-pin. Zapewnia stałe połączenie gwarantując nieprzerwane działanie dostępnych funkcji (np. oświetlenia).
Dzięki spiralnej konstrukcji rozciąga się podczas użytkowania, aż do 4 metrów, zapobiegając ciągnięciu zbyt długiego przewodu po podłożu. Wykonanie ze specjalnego termoplastycznego poliuretanu PUR pozwala na stosowanie kabla w najbardziej ekstremalnych warunkach.
Najważniejsze cechy:
- Uniwersalny, pasuje do każdego typu naczepy / przyczepy
- Łatwy i szybki montaż, przewód jest gotowy do podłączenia
- Niezwykle wysoka wytrzymałość, dzięki bardzo odpornej powłoce z poliuretanu PUR
- Ekstremalna odporność na zimno, gorąco i warunki pogodowe
- Wysoka odporność na działanie benzyny, olejów, chemikaliów i substancji smarnych
- Bardzo dobra wytrzymałość zmęczeniowa
- Wysoka odporność na uszkodzenia mechaniczne, np. ścieranie, przecięcia, nacisk, uderzenia
- Doskonała charakterystyka powrotu do pierwotnej spirali
- Wtyczka 15-pinowa wykonana z twardego tworzywa sztucznego oraz wyposażona w metalowy pałąk zapewniający pewne mocowanie w gnieździe
- Dwie wtyczki 7-pinowe N+S w metalowej obudowie
- We wszystkich złączach metalowe styki gwarantujące poprawne połączenie elektryczne
Specyfikacja:
- Producent: HYBSZ
- Symbol: PSAM4
- Typ: Spiralny adapter kablowy do naczep 7+7-żył zakończony wtykiem 15-pin oraz dwoma metalowymi wtykami 7-pin N+S
- Napięcie robocze: 24V
- Rodzaj przewodu: QLY-s
- Izolacja przewodu: polwinit PVC TI1 zgodnie z PN-EN- 50363-3
- Powłoka zewnętrzna: poliuretan termoplastyczny PUR zgodnie z PN-EN-50363-10-2
- Żyły: miedziane, klasy 5 wg PN-EN-60228
- Przekrój przewodu: 2 przewody 6x1mm² + 1x1,5mm²
- Średnica zewn. przewodu: 8,8 mm
- Długość całkowita: 2x 4 m
- Długość robocza: 2x 3,7 m
- Długość nierozwiniętej spirali: 2x 34cm
- Średnica zewn. zwoi: 38mm +- 5mm
- Średnica wewn. zwoi: 27mm +- 5mm
- Obudowa wtyku 15-pin: tworzywo sztuczne
- Obudowa wtyków 7-pin N+S: metalowa
- Złącza 1: wtyk 15-pin, złącze żeńskie (12-pinów aktywnych)
- Złącza 2: wtyk 7-pin typu S, złącze żeńskie z bolcem (białe) / wtyk 7-pin typu N złącze żeńskie bez bolca (czarne)
- Połączenie: skręcane
- Kolor: kabel czarny / złącze 15-pin czarne / złącza 7-pin N+S srebrne
- Wymiary wtyków 15-pin: długość wtyczki 115mm / średnica złącza 49mm
- Wymiary wtyków 7-pin N+S: długość wtyczki 110mm / średnica złącza 37mm
- Waga: 1260 g
- Temperatura pracy: -40°C do +70°C
Schemat połączenia 24V 15-pin / 7-pin N+S:
Spiralny przewód QLY-s z termoplastycznego poliuretanu PUR
Przewody spiralne to produkty poddawane specjalnemu procesowi nadającemu im kształt i właściwości sprężyny, która pracuje w pewnym zakresie odległości zachowując swój kształt nawet po wielu tysiącach cykli rozciągania. Przewody tego typu służą do połączenia odbiorników, których odległości zmieniają się w czasie pracy, a z wielu powodów ważne jest, aby przewód nie zwisał luźno, co naraziłoby go na uszkodzenia lub przeszkadzałoby we właściwej pracy.
Zastosowanie niezawodnej konstrukcji QLY-s pozwala użytkować przewód w najbardziej ekstremalnych warunkach. Powłoka poliuretanowa PUR to specjalna, elastyczna mieszanka cechująca się wyjątkową odpornością, która zapobiega działaniu szkodliwych warunków atmosferycznych, niskich i wysokich temperatur, uszkodzeniom mechanicznym, a także zapewnia niewrażliwość na szereg substancji, np. benzyny, olejów, chemikaliów i substancji smarnych.
- Q - powłoka poliuretanowa PUR
- L - linka giętka
- Y - izolacja polwinitowa
- S - przewód samochodowy
Zastosowanie produktów marki HYBSZ:
- przyczepy i przyczepki transportowe
- lawety
- naczepy
- ciągniki siodłowe
- ciężarówki
- przyczepy kempingowe
- kampery
- maszyny rolnicze
- autobusy, autokary
- przemysł motoryzacyjny
Polska produkcja
Prezentowany artykuł został wyprodukowany w całości w Polsce. W procesie produkcyjnym użyto najwyższej jakości materiałów, a finalny produkt został poddany wymagającej kontroli jakościowej. Poziom wykonania jest bezkonkurencyjny w stosunku do towarów sprowadzanych z Chin, czy Tajwanu.
