Spawarka światłowodowa INNO View 6S z zestawem akcesoriów w walizce

View 6S to niezawodna i powtarzalna spawarka światłowodowa z największym na rynku współczynnikiem powiększenia obrazu (520x) oraz spawaniem metodą centrowania do rdzenia (DACAS). Przeznaczona dla operatorów telekomunikacyjnych i firm instalatorskich zajmujących się profesjonalnym spawaniem światłowodów. Pozwala na bezproblemową, ciągłą pracę w różnych warunkach środowiskowych.

Idealna do prac z przełącznicami światłowodowymi oraz sieciami FTTx, pozwala na łatwe i szybkie łączenie dwóch włókien oraz duże zminimalizowanie strat w porównaniu do innych metod łączenia. Dzięki zgodności z szeroką ofertą stosowanych kabli światłowodowych praca na View 6S stanowi satysfakcjonujące doświadczenie dla wszystkich użytkowników z dziedziny instalacji FTTH.

Zawartość zestawu:

• Spawarka światłowodowa View 6S
• Precyzyjna obcinarka włókien V7
• Uchwyty na włókna VFH-40S (zamontowany) / FH-SOC-3.0
• Osłona grzałki SOC: HT-SOC
• Tacka do chłodzenia: CG-22
• Instrukcja na płycie CD
• Zestaw zapasowych elektrod: E-50
• Zasilacz sieciowy AC/DC: ADP-65JH BB z przewodem zasilającym
• Akumulator Litowy LBT-50 4200mAh
• Kabel USB 2.0 A / mini-B
• Przewód zasilający DC do gniazda zapalczniki samochodowej
• Pasek do noszczenia spawarki / skrzynki
• Walizka transportowa NBX-35

Najważniejsze zalety:

• Do włókien/kabli o średnicy 0,125-3 mm
• Centrowanie do rdzenia w systemie DACAS (Digital Analysis Core Alignment System)
• Największy dostępny na rynku współczynnik powiększenia obrazu (520x)
• 5-calowy kolorowy ekran dotykowy LCD o wysokiej rozdzielczości
• Krótki czas spawania: do 7 sekund w trybie szybkim (Quick)
• Szybkie nagrzewanie osłonek (13 sekund)
• 3 diody LED do prac w miejscach słabo oświetlonych
• Ceramiczne zaciski zapewniające większą trwałość włókna
• Podświetlana klawiatura
• Intuicyjny, graficzny interfejs użytkownika
• Menu w języku polskim
• Odłączalny holder SOC i zgrzewarka
• Akumulator o pojemności 4200mAh zapewniający nawet do 170 cykli (spawanie + zgrzewanie)
• Specjalnie zaprojektowane osłony elektrod umożliwiają ich prostą i szybką wymianę
• Pamięć 10 000 spawów
• Kompaktowa konstrukcja
• Wodoodporna, wstrząsoodporna i pyłoszczelna obudowa
• Niewielkie rozmiary ułatwiające transport
• Gwarancja na spawarkę - 3 lata

Opis urządzenia

Spawarka światłowodowa View 6S to jedno z najnowocześniejszych urządzeń dostępnych na rynku. Charakterystyczny dla tego urządzenia jest współczynnik powiększenia obrazu o największej dostępnej na rynku wartości, aż do 520x. Dodatkowo, spawarka wykorzystuje zaawansowany system DACAS (Digital Analysis Core Alignment System - system centrowania do rdzenia oparty o cyfrową analizę obrazu), dzięki któremu zwiększamy nie tylko precyzję spawu, ale też uzyskujemy niższe straty mocy wynikające z takiego połączenia.

Spawarka posiada 5-calowy kolorowy wyświetlacz LCD o wysokiej rozdzielczości, z dotykowym ekranem. Przyjazny dla użytkownika interfejs (GUI) gwarantuje wyjątkowy konfort pracy. Menu urządzenia jest niezwykle intuicyjne i pozwala na sprawne rozpoczęcie pracy bez skomplikowanej konfiguracji wstępnej. Wyświetlany obraz może być powiększony do wartości przybliżenia wynoszącej 520x, poprzez dwukrotne naciśnięcie w dowolne miejsce na ekranie. Spawarka wyróżnia się również akumulatorem o zwiększonej pojemności i odłączalną grzałką.

View 6S jest niezwykle szybka - pozwala na wykonanie spawu w 7 sekund oraz zgrzanie typowych osłon w zaledwie 13 sekund. Czyni ją to urządzeniem znakomicie sprawdzającym się przy realizacji dużych przełącznic światłowodowych oraz instalacji FTTH. Krótkie v-rowki w komorze spawania umożliwiają łączenie włókien docinanych na zaledwie 5 mm, dzięki czemu możliwe jest m.in. wykorzystanie tzw. złącz SoC (ang. Splice on Connector). Funkcjonalność ta wykorzystana może zostać przy realizacji przyłączy FFTH, czy instalacji TV/SAT bazujących na światłowodach (kable wpinane bezpośrednio w urządzenia). Uchwyty SoC dołączone są do zestawu. 3 diody LED zapewniają dobre warunki spawania również w ciemnym otoczeniu.

Oferowany produkt możemy wykorzystywać do spawania włókien SM (ITU-T G.652 i G.657), MM (ITU-T G.651), DS (ITU-T G.653) i NZDS (ITU-T G.655), o średnicy 0,25 - 3 mm. Urządzenie cechuje się dużą wytrzymałością na negatywne warunki atmosferyczne, jest lekkie i łatwe w transporcie. Wymiana elektrod jest bardzo prosta, bez konieczności używania dodatkowych narzędzi.

Charakterystyka:

1. Szybkie zgrzewanie (do 13 sekund)
2. Krótkie V-rowki: możliwość cięcia włókien na 5mm
3. Trzy jasne diody LED do pracy w w słabo oświetlownych miejscach
4. Odłączalna zgrzewarka do spawania złączy SOC
5. Ceramiczne zaciski cechujące się większą trwałością
6. Wielofunkcyjne spawanie dzięki możliwości wymiany Holdera
7. 5-calowy ekran dotykowy z inteligentnym interfejsem graficznym (Smart GUI), największym dostepnym przybliżeniem (520x), przybliżanie/oddalanie obrazu przy dwukrotnym kliknięciu ekranu, pozwalajace na łatwą kontrolę stanu włókien

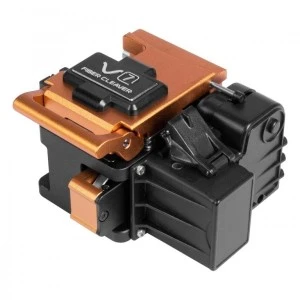

Obcinarka światłowodowa V7

W zestawie znajduje się wysokiej jakości obcinarka światłowodowa V7, umożliwiająca precyzyjne cięcie włókien.

• Posiada uniwersalny uchwyt do kabla 250 μm, 900 μm, kabla płaskiego i fiber jumper
• Bardzo precyzyjna, regularna, nie ma potrzeby powtarzania cięć
• Dołączony kosz na odpadki - nie trzeba martwić się odłamki szkła w miejscu pracy
• Żywotność wynosi aż 48000 cięć
• Następca modelu VF-15H z poprawionym designem i ergonomią

Lista operatorów z Europy Zachodniej używających View 6S:

• Wielka Brytania: Virgin Media
• Włochy: OpenFiber
• Grecja: Cosmote
• Hiszpania: Telefonica, DIGI
• Portugalia: MEO, Visabeira
• I wielu innych!

Spawarka światłowodowa – niezbędny element w pracy montera sieci światłowodowych

Spawarki światłowodowe to jeden z elementów, bez których trudno wyobrazić sobie instalacje i konserwację sieci optycznych. Ich działanie jest kluczowe w procesie łączenia włókien kabla światłowodowego. W efekcie spawarka to dziś standardowy produkt razem z zestawem narzędzi serwisowych.

Działanie spawarki światłowodowej opiera się na mechanizmie łączenia włókien z wykorzystaniem precyzyjnego łuku elektrycznego oraz procesie dokładnego centrowania i pozycjonowania włókien. Kluczowa w pracy spawarek jest precyzja, niezawodność i powtarzalność ich działania. Prezentowany model umożliwi szybkie, sprawne i precyzyjne połączenie, a w efekcie instalację, naprawę oraz efektywną modernizację.

Dane techniczne:

• Producent: INNO Instrument
• Model: View 6S
• Ilość spawanych włókien: Jedno
• Rodzaje włókien: SM (ITU-T G.652 i G.657) / MM (ITU-T G.651) / DS. (ITU-T G.653) / NZDS (ITU-T G.655)
• Kompatybilne włókna: Kable wewnętrzne: 0,25~3,0mm
• Średnica włókien: 0.125 ~ 1 mm
• Długość cięcia włókna: 5 ~ 16 mm
• Średnica płaszcza: 80~150 μm
• Tryby spawania: max. 128 trybów
• Tryby zgrzewania: max. 32 tryby
• Średnie (typowe) tłumienie spawu: SM: 0.02dB, MM:0.01dB, DS:0.04dB, NZDS: 0.04dB, G.657: 0.02dB (ITU-T Standard)
• Straty odbiciowe: ≥ 60dB
• Oświetlenie: 3 białe diody LED
• Czas spawania: 7 sekund (tryb szybki), 9 sekund (tryb automatyczny)
• Szacowana strata na łączeniu: Dostępna
• Długość osłonek spawu: 20~60 mm
• Czas zgrzewania: FP-03 średni czas zgrzewania: 13 sekund
• Przechowywanie wyników: 10 000 ostatnich wyników
• Test wytrzymałości spawu: 1.96~2.25N
• Wyświetlacz: widok dwukierunkowy 90°, 5 cali, kolorowy, wysoka rozdzielczość
• Widok światłowodu i powiększenie: X ; Y ; XY ; X/Y : powiększenie 520 razy
• Zasilanie: Wejście AC: 100-240V, Wejście DC: 9-14V
• Ilość cykli spawania / zgrzewania: średnio 170 z akumulatorem LBT-50 (4200mAh), średnio 200 z akumulatorem LBT-52 (5200mAh)
• Obsługa urządzenia: Przyciski / Ekran dotykowy
• Kalibracja: Automatyczna kalibracja łuku na podstawie ciśnienia i temperatury powietrza
• Żywotność elektrod: 5500 spawów, może zostać wydłużona poprzez używanie ostrzałki do elektrod
• Interfejs komunikacyjny: USB2.0 / MINI USB
• Wodoszczelność: IPX2
• Pyłoszczelność: IP5X
• Odporność na wstrząsy: Upadek z 76cm
• Dopuszczalna temperatura pracy: -10~50°C
• Dopuszczalna temperatura przechowywania: -40~80°C
• Wymiary bez gumowych ochraniaczy: 143x130x155mm
• Wymiary z gumowymi ochraniaczami: 152x147x175mm
• Waga spawarki: 2,43kg (z akumulatorem( / 2,07kg (bez akumulatora)
• Waga zestawu: 6 kg
• Gwarancja: 3 lata (spawarka) / 1 rok (bateria, obcinarka)
