Podstawowe cechy produktu:

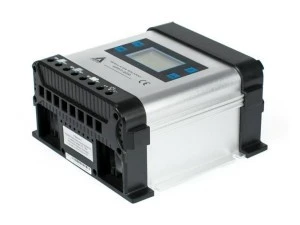

- TYP: Solarny regulator ładowania MPPT
- Napięcie zasilania: 12V @ 25V-65V / 24V @ 32V-95V
- Napięcie wyjściowe: 12V lub 24V - autodetekcja
- Prąd ładowania akumulatora: 20 A
Regulatory
MPPT są ulepszoną wersją regulatorów PWM.
Naturalnie spełniają one wszystkie podstawowe funkcje jakich wymaga się od regulatora ładownia. Mają wbudowaną dodatkową funkcję, tak zwaną MPPT czyli
śledzenie MPP modułów PV. MPP jest to punkt maksymalnej mocy panela wyznaczany w charakterystyce prądowo napięciowej. Dzięki systemowi MPPT regulator
przez cały czas bada napięcie na panelu
wykrywając punkt mocy maksymalnej, co w znacznej mierze przyspiesza ładowanie akumulatora przez panel. Regulatory MPPT przyspieszają ładowania akumulatorów od 20 do 30% szybciej niż regulatory PWM.
Regulator MPPT to doskonały wybór dla warunków klimatycznych panujących w naszym kraju.
Charakterystyka
- Śledzenie maksymalnego punktu pracy (MPPT)
- Automatyczne wykrywanie napięcia 12/24V
- Regulacja napięciowa i prądowa
- Ładowanie PWM
- Technologia ładowania wielostopniowego
- Odłączanie odbiorników
- Automatyczne załączanie po rozłączeniu
- Wyświetlacz LCD parametrów pracy
System zabezpieczeń
- Przeładowanie akumulatora
- Głębokie rozładowanie akumulatora
- Zamiana biegunów na każdym z wejść/wyjść
- Automatyczny bezpiecznik elektroniczny
- Ochrona przeciwzwarciowa
- Przeciwprzepięciowe na wejściu panelu
- Ochrona przed zbyt wysokim napięciem Uoc, gdy akumulator nie jest podłączony
- Przed prądem zwrotnym do panelu nocą
- Przed przegrzaniem i zbyt dużym obciążeniem
- Odłączenie akumulatora przy zbyt wysokim napięciu
W zestawie
- Regulator solarny MPPT-20
- Instrukcja obsługi w języku polskim
- Gwarancja 3 lata
Dane techniczne:
Dane techniczne
- Napięcie wyjściowe - wejściowe: 12V @ 20V-60V / 24V @ 30V-90V (autodetekcja)
- Obsługiwany typ akumulatora: AGM / Żelowy
- Napięcie ładowania (ustawialne): 14.0V ÷ 15.0V / 28.0V ÷ 30.0V
- Napięcie podtrzymania: 13.8V / 27.6V
- Napięcie rozłączenia (LVD): 10.4V ÷ 11.4 V / 20.8V ÷ 22.8V
- Napięcie ponownego załączenia: 12.2V ÷ 13.2 V / 24.4 V ÷ 26.4V
- Zabezpieczenie nadnapięciowe akumulatora: 12V @ 17V / 24V @ 34V
- Zabezpieczenie nadnapięciowe PV: 12V @ 60V / 24V @ 90V
- Maksymalny prąd ładowania: 20A
- Maksymalny prąd obciążenia: 20A
- Własne zużycie prądu: <1mA (czuwanie) / 15mA (praca) / 130mA (praca z podłączonym obciążeniem)
- Temperatura pracy: -40°C ~ +50°C
- Kompensacja temperaturowa: 12V @ 18mV/°C / 24V @ 36mV/°C/td>
- Maksymalny przekrój przewodów: 16mm / 6AWG
- Stopień ochrony (IP): IP21
- Wymiary DxSxW [mm]: 175x175x95
- Waga [kg]: 1.47
