Regulatory MPPT są ulepszoną wersją klasycznych regulatorów ładowania.
Działają one w oparciu o wysokosprawną impulsową konwersję energii. Spełniają wszystkie podstawowe funkcje jakich wymaga się od regulatora ładownia, dodatkowo charakteryzując szerokim zakresem napięć wejściowych, zachowując przy tym wysoką sprawność przetwarzania energii.
Zastosowanie algorytmu MPPT czyli tzw. algorytmu szukania punktu maksymalnej mocy powoduje, że regulator w ciągły sposób sprawdza czy napięcie na panelu utrzymuje optymalną wartość. Dzięki czemu mamy gwarancję, że cały czas odbieramy tyle energii ile tylko panel jest w stanie w danej chwili zaoferować w zależności od obecnego nasłonecznienia.

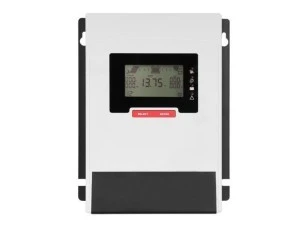

Regulator MPPT PRO BC współpracuje zarówno z szerokim wachlarzem akumulatorów kwasowo-ołowiowych jak również litowych, w tym LiFePO4. Dwa oddzielne złącza umożliwiają podłączenie dwóch niezależnych akumulatorów. Pierwszy z nich, rozruchowy, ładowany jest z alternatora (12V/24V), a drugi, zapasowy (12V), ładowany może być z paneli słonecznych, z alternatora lub z obu tych źródeł jednocześnie. Dzięki takiemu rozwiązaniu oba akumulatory są od siebie odseparowane, co zapobiega zbyt głębokiemu rozładowaniu akumulatora rozruchowego. W awaryjnych sytuacjach akumulator rozruchowy może zostać naładowany również z paneli słonecznych.
Relatywnie wysoki prąd wejścia PV (27A) pozwala zastosować np. dwa panele o napięciach do 55V połączone równolegle.
Całość można łatwo konfigurować przy pomocy menu widocznego na ekranie LCD oraz przycisków funkcyjnych.
Charakterystyka
- Śledzenie maksymalnego punktu pracy (MPPT)
- Regulacja napięciowa i prądowa
- Wsparcie dla inteligentnych alternatorów (Euro 6)
- Konfigurowalne w szerokim zakresie parametry ładowania akumulatora
- Automatyczne załączanie po rozłączeniu
- Wyświetlacz LCD wskazujący bieżące parametry pracy
- Zewnętrzny czujnik temperatury akumulatora zapasowego (AGM)
- Kompensacja spadku napięcia na przewodach akumulatora zapasowego
- Awaryjne doładowanie akumulatora rozruchowego
- Możliwość wyprowadzenia zewnętrznego włącznika
- Licznik wyprodukowanej energii
- Komunikacja przewodowa TTL
System zabezpieczeń
- Przeładowanie akumulatora
- Głębokie rozładowanie akumulatora
- Ochrona przeciwzwarciowa
- Zabezpieczenie przeciwprzepięciowe na wejściu panelu
- Ochrona przed zbyt wysokim napięciem Uoc, gdy akumulator nie jest podłączony
- Ochrona przed prądem zwrotnym do panelu nocą
- Ochrona przed przegrzaniem i zbyt dużym obciążeniem
W zestawie
- Regulator solarny MPPT-30 BC
- Czujnik temperatury
- Konektory DC
- Przewód wykrywający przekręcenie stacyjki
- Instrukcja obsługi w języku polskim
- Gwarancja 2 lata
Dane techniczne obwodu akumulatora rozruchowego:
- Znamionowe napięcie pracy: 12 V / 24 V
- Obsługiwany zakres napięcia klasycznego alternatora: 13,2 – 16 V / 26,4 – 32V
- Obsługiwany zakres napięcia inteligentnego alternatora: 12 – 16V / 24 – 32V
- Maksymalne napięcie obwodu alternatora: 32 V
- Maksymalny prąd obwodu alternatora: 35A
- Napięcie ładowania w trybie awaryjnym: 13,8 V
- Maksymalny prąd ładowania w trybie awaryjnym: 15 A
Dane techniczne obwodu akumulatora zapasowego:
- Znamionowe napięcie pracy: 12 V
- Zakres napięcia ładowania: 9 – 16 V
- Prąd ładowania: 0 – 30 A (konfigurowalny)
- Obsługiwany typ akumulatora: AGM / ŻEL / LiFePo4 / własne
- Metoda ładowania: CC-CV-FL
Dane techniczne regulatora:
- Maksymalne napięcie PV: < 55 V
- Zakres MPPT: 17 – 36 V
- Maksymalny prąd PV: < 27 A
- Moc całkowita: 400 W
- Efektywność MPPT: > 99 %
- Sprawność: > 98%
- Zużycie własne: ≤ 0,6 W
- Chłodzenie: Pasywne
- Temperatura pracy: -35 °C ~ +65 °C
- Kompensacja temperaturowa: -3 mV/°C/2V (nie dotyczy akumulatorów litowych)
- Zabezpieczenia: termiczne, przeciążeniowe, nadnapięciowe, podnapięciowe , ładowanie zwrotne PV
- Auto-diagnostyka: TAK
- Maksymalny przekrój przewodów: 13 mm² / 6 AWG
- Komunikacja i zarządzanie: TTL
- Stopień ochrony (IP): IP32
- Wymiary DxSxW [mm]: 220 x 175 x 95 [mm]
- Waga [kg]: 2,1 kg
- Wymiary opakowania: 260 x 210 x 130
- Waga brutto 2,6 kg
