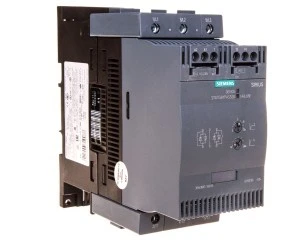

Softstart 3‑fazowy 200‑480VAC 106A 55kW/400V Uc=110‑230V AC/DC S3 3RW3047‑1BB14
- Producent:SIEMENS
- Seria produktu:SIRIUS 3RW
- Indeks producenta:3RW3047-1BB14
- Indeks TIM:0001-00001-82923
- Kategoria:Softstarty (Rozruszniki)
- Ocena:
Cena:
Układy łagodnego rozruchu
SIRIUS 3RW30 i 3RW40
Bezpieczeństwo na które Cię stać
Tak wszechstronne jak Twoje aplikacje
Łagodny rozruch silników
asynchronicznych
Softstarty czyli tyrystorowe układy łagodnego rozruchu stosowane są do zasilania silników asynchronicznych klatkowych. Pozwalają na ograniczenie udarów prądowych oraz mechanicznych związanych z rozruchem silnika. Dzięki czemu układ napędowy mniej się zużywa. Dodatkowo urządzenia te w zależności od wersji oferują liczne funkcje zabezpieczające i pomiarowe. w ofercie SIRIUS mamy kilka grup softstartów. Od najprostszych serii 3RW30 do tych najbardziej rozbudowanych serii 3RW55.
Poznaj softstarty SIRIUS 3RW30 i 3RW40
SIRIUS 3RW30
Urządzenia sterowane w dwóch fazach, zakres mocy od 1,5 do 55 kW (przy 400 V) w 4 wielkościach mechanicznych (S00, S0, S2 i S3) pasujących do pozostałej aparatury SIRIUS. Napięcie zasilania silnika od 200 do 480 V, napięcie sterownicze 24 V lub 110-230 V AC/DC.
Seria 3RW30 realizuje rozruch w oparciu o rampę napięciową.
SIRIUS 3W40
Urządzenia sterowane w dwóch fazach, zakres mocy od 5,5 do 55 kW (przy 400 V) w 3 wielkościach mechanicznych (S0, S2 i S3) pasujących do pozostałej aparatury SIRIUS. Napięcie zasilania silnika od 200 do 480 V lub od 400 do 600 V, napięcie sterownicze 24 V lub 110-230 V AC/DC.
Seria 3RW40 realizuje rozruch w oparciu o rampę napięciową z funkcją ograniczenia prądu oraz zatrzymanie po rampie napięciowej. Wersja zasilana napięciem 24 V AC/DC może być wyposażona w opcjonalne wejście termistorowe. Seria 3RW40 realizuje dodatkowo funkcję zabezpieczenia przeciążeniowego.
Jeden system Układy łagodnego rozruchu serii 3RW30 i 3RW40 idealnie pasują do innych urządzeń, dzięki czemu pozwalają na zbudowanie kompaktowych układów rozruchowych. Mogą być montowane na płycie, szynie TH lub systemie szyn zbiorczych 60 mm. Najczęściej zabezpieczane są wyłącznikiem silnikowym serii 3RV2.
Konfiguracja Konfiguracja układów rozruchowych serii SIRIUS 3RW30 i 3RW40 odbywa się z wykorzystaniem pokręteł znajdujących się na ściance czołowej urządzenia. Potrzebny jest tylko śrubokręt, nic więcej.
Inne softstarty z portfolio SIRIUS
SIRIUS 3RW50 Softstarty serii 3RW50 są następcą serii 3RW40 w zakresie mocy od 75 do 315 kW (przy 400 V). Sterowane w dwóch fazach z możliwością rozbudowy o moduł komunikacyjny (Profinet, Profibus, Modbus TCP, Modbus RTU lub EtherNet/IP) i panel operatorski.
SIRIUS 3RW52 i 3RW55 Oprócz powyższych w ofercie dostępne są również urządzenia serii 3RW52 i 3RW55. Są to softstarty sterowane w trzech fazach z możliwością pracy w wewnętrznym trójkącie. Zakres mocy sięga 710 kW (przy 400 V) dla połączenia standardowego i 1200 kW w wewnętrznym trójkącie. 3RW52 i 3RW55 te oferują liczne funkcje związane z rozruchem i zatrzymaniem silnika oraz funkcje pomiarowe. Pozwalają na łatwą integrację z nadrzędnym systemem sterowania. Dodatkowo, dostępne są wersje 3RW55 w wykonaniu fail-safe umożliwiające realizację funkcji STO czyli zatrzymania kategorii 0.
Poznaj korzyści wynikające z zastosowania układów łagodnego rozruchu 3RW30 i 3RW40
Przyłącza śrubowe
lub sprężynowe
Prosta konfiguracja
Funkcje zabezpieczeniowe
Kompatybilność z innymi
urządzeniami
Zobacz, jakie pytania mieli inni użytkownicy
Softstarty sterowane w dwóch fazach mają środkową fazę zwartą. Mogą pracować tylko przy standardowym połączeniu. Sterowanie w trzech fazach pozwala na połączenie w wewnętrznym trójkącie. Może być to szczególnie przydatne w sytuacji kiedy wymieniamy układ gwiazda-trójkąt i mamy 6 przewodów podłączonych do silnika. Przy wewnętrznym trójkącie moc przenoszona przez softstart jest większa.
Softstart ma zabudowane wewnątrz tyrystory. Dzięki sterowaniu fazowym, może w płynny sposób sterować napięciem (wartością skuteczną) a co za tym idzie prądem przepływającym przez uzwojenia silnika. Softstart pozwala na kontrolowanie prądu w taki sposób, że ogranicza jego wartość do zadanego poziomu.
Typ koordynacji opisuje zachowanie się zestawu rozruchowego w momencie zwarcia. w typie koordynacji 1 dopuszcza się uszkodzenie urządzenia. Typ koordynacji 2 wymaga, aby urządzenia mogły dalej pracować. Ważne jest, aby oferowane kombinacje urządzeń były odpowiednio przebadane aby zapewnić długą i bezpieczną eksploatację przy konkretnych warunkach zwarciowych.
Wszystko zależy od wcześniej wspomnianego typu koordynacji. Dla ToC 1 można zastosować wyłącznik silnikowy, w ToC 2 wymaga się, aby zabezpieczenie zwarciowe realizowane było przez wkładkę szybką (przeznaczoną do ochrony półprzewodników). Sposób zabezpieczenia zależy też od sposobu podłączenia układu - tj. czy jest to podłączenie standardowe czy w wewnętrznym trójkącie.
