Napięcie zasilania = 1.65 V, 2.39 V, 3.42 V.
Typ silnika DC = Hybrydowy krokowy
Średnica wału = 12mm
Głębokość = 65mm
Kąt kroku = 1.8°

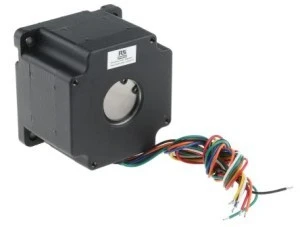

Hybrydowy silnik krokowy RS PRO z opcją okablowania równoległego, szeregowego i jednobiegunowego Hybrydowe silniki krokowe RS PRO to wydajne silniki prądu stałego, idealne do zastosowań wymagających precyzyjnego ruchu lub obrotu w krokach. Łączą one cechy zarówno silników krokowych VR (ze zmienną opornością ruchu), jak i silników krokowych PM (stały magnes), oferując wszechstronny silnik odpowiedni do różnych zastosowań. Dzięki RS PRO hybrydowym silnikom krokowym można uzyskać wysoki moment obrotowy nawet przy niskich prędkościach. W zależności od wymaganego typu zastosowania, ten zakres silników krokowych może osiągnąć różne prędkości, moment obrotowy i moc wyjściową. Można to osiągnąć poprzez okablowanie ich szeregowo, równolegle lub unipolarne, oferując wysoce wszechstronny i niezawodny silnik krokowy. Charakterystyka i zalety Technologia hybrydowa łącząca charakterystykę silnika VR i PM Wysoki moment obrotowy przy małej prędkości Odpowiedni do różnych zastosowań Lekka, Durable konstrukcja Konfiguracja z 8 odprowadzeniami Moment oporowy: 2,6 Nm (unipolarny), 3,4 Nm (równoległy), 3,4 Nm (szeregowy) Kąt krokowy: 1,8° Napięcie znamionowe: 2,39 V (jednobiegunowe), 1,65 V (równoległe), 3,42 V (szeregowe) Zastosowania Silnik krokowy to typ silnika na prąd stały z wałem, który obraca się w określonych krokach, dzieląc pełny obrót przez wielokrotne zwoje zorganizowane w fazach. Silniki krokowe są idealne do zastosowań wymagających dyskretnego i precyzyjnego momentu obrotowego lub ruchu. Silniki te oferują różne tryby sterownika, w tym napęd falowy, pełny stopień, stopień i mikrokrok, i mogą być obsługiwane przez sterowniki krokowe. Silniki krokowe są powszechnie używane w takich zastosowaniach, jak: Maszyny CNC Skanery medyczne Drukarki Napędy dysków Aparaty cyfrowe Często zadawane pytania Co to jest tempo krokowania? Ten silnik krokowy ma kąt skoku 1,8°, równy 200 krokom na obrót. Jaka jest długość wałka? Długość osi wynosi 30,23 mm. Jaka jest maksymalna siła promieniowa? Maksymalna siła promieniowa tego modelu wynosi 220 N (20 mm od przedniego kołnierza). Jaka jest maksymalna siła osiowa? Maksymalna siła osiowa tego modelu wynosi 60 N. Jaka jest różnica między unipolarnym i bipolarnym? Jednobiegunowe silniki krokowe działają z pojedynczym uzwojeniem z centralnym zaworem na fazę. Dla każdego kierunku pola magnetycznego włącza się każdy odcinek zwoju. W przeciwieństwie do silnika krokowego jednobiegunowego, dwubiegunowy silnik krokowy ma dwa przewody na fazę, z których żaden nie jest wspólny. Jakie są różnice między uzwojeniem szeregowym a równoległym? Silniki mogą być połączone szeregowo lub równolegle, w zależności od rodzaju zastosowania. Silnik przewodowy zapewnia zazwyczaj zwiększony moment dławienia, który zmniejsza się wraz z większą prędkością. Silniki połączone równolegle utrzymują stały moment obrotowy przy większej prędkości, jednak zwykle jest on niższy niż w przypadku silników szeregowych. Konfiguracja uzwojenia lub silnika krokowego odgrywa zasadniczą rolę w zapewnieniu wymaganej prędkości roboczej, momentu obrotowego i gniazda zasilania.
