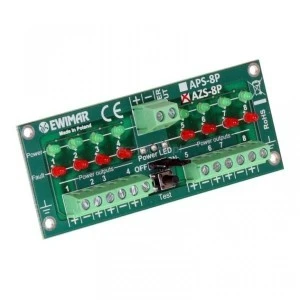

Produkt przeznaczony jest do sprawnej i bezobsługowej separacji zasilania czujek alarmowych w systemach klasy S. Dzięki zastosowaniu super-szybkich bezpieczników MOSFET, zwarcie zasilania na jednej z czujek powoduje odłączenie tylko jednego obwodu w czasie 1uS, nie powodując obciążenia dla zasilacza centrali alarmowej i może trwać dowolnie długo. W momencie ustąpienia zwarcia w obwodzie, zasilanie przywracane jest natychmiast bez konieczności jakiejkolwiek obsługi. Wydajność prądowa wynosi 100mA, co wystarcza do zasilenia kilku czujek, w zależności od łącznego poboru prądu.
Wbudowane diody sygnalizują stan usterki oraz pozwalają określić stan zasilania każdego kanału. Czerwone diody zawsze zapalane są w momencie pojawienia się zwarcia w obwodzie. Zielone diody LED sygnalizują obecność napięcia na poszczególnych kanałach - normalnie są wygaszone, aby nie generować dodatkowego obciążenia dla zasilacza / akumulatora. Można je załączyć chwilowo za pomocą przycisku TEST lub na stałe za pomocą zworki.
|
NAZWA PARAMETRU
|
WARTOŚĆ
|
|
Obwody zasilania
|
|
Ilość torów ochronnych
|
8
|
|
Złącze wejściowe / wyjściowe
|
śrubowe
|
|
Sygnalizacja zwarcia
|
Diody LED - czerwone
|
|
Sygnalizacja napięcia
|
Diody LED - zielone
|
|
Załączanie LED
|
Tylko zielone - przycisk / zworka
|
|
Czas reakcji bezpiecznika
|
100mA
|
|
Histereza bezpiecznika
|
1mA
|
|
Czas załączania / wyłączania bezpiecznika
|
1µS
|
|
Rezystancja szeregowa
|
10? / linię
|
|
Cechy wspólne
|
|
Wymiary
|
102 x 46 x 20 (mm)
|
|
Zastosowanie
|
Wewnątrz
|
|
Sposób montażu
|
Obudowa dedykowana
|
|
Temperatura pracy
|
-30oC~60oC
|
