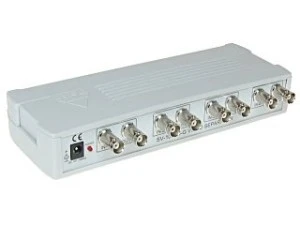

SV-1000/4-G przeznaczony jest do dodatkowego zabezpieczenia w instalacjach telewizji przemysłowej kamer i innych urządzeń chroniąc je przed różnicą potencjałów pomiędzy urządzeniami i prądami płynącymi masą sygnałową.
Urządzenie eliminuje zakłócenia przy przesyłaniu sygnału na odległość kilkuset metrów. Obudowa po zdjęciu pokrywy umożliwia zamontowanie jej za pomocą wkrętów do ściany (nie wchodzą w skład zestawu).
SPECYFIKACJA
Standard: CVBS - PAL / NTSC
Liczba wejść: 4 szt. BNC
Liczba wyjść: 4 szt. BNC
Impedancja wejściowa: 75 Ω
Impedancja wyjściowa: 75 Ω
Separacja galwaniczna (optyczna) między wejściami a wyjściami sygnałowymi: 1000 V szczytowe
Separacja galwaniczna między zasilaniem a wejściami i wyjściami sygnałowymi: 1000 V szczytowe
Separacja galwaniczna między wejściami sygnałowymi: 1000 V szczytowe
Separacja galwaniczna między wyjściami sygnałowymi: 1000 V szczytowe
Wzmocnienie regulowane: -5 ... +5 dB (dostęp do potencjometrów po zdjęciu pokrywy)
Szerokość pasma: 9 MHz / 1 Vpp
Zniekształcenia nieliniowe: 0.75 % (f=3.58MHz, Vin=1Vpp)
Montaż: Do ściany
Zasilanie: 12 V DC / 300 mA
Waga: 0.310 kg
Wymiary: 213 x 36 x 93 mm
