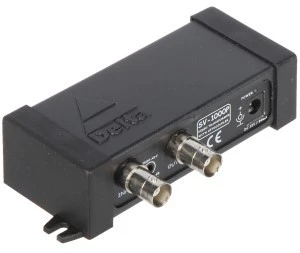

SV-1000P przeznaczony jest do dodatkowego zabezpieczenia w instalacjach telewizji przemysłowej kamer i innych urządzeń chroniąc je przed różnicą potencjałów pomiędzy urządzeniami i prądami płynącymi masą sygnałową.
Urządzenie eliminuje zakłócenia przy przesyłaniu sygnału na odległość kilkuset metrów.
Podłączenie separatora wideo SV-1000P według poniższego schematu (rys.1) pozwala wyeliminować zakłócenia powstałe na skutek różnicy potencjałów pomiędzy masą kamery a masą monitora. Napięcie wynikające z tej różnicy potencjałów może się dodawać do napięcia sygnału użytecznego. Są to zakłócenia o niskiej częstotliwości objawiające się np. czarnymi pasami wolno przesuwającymi się w pionie.
SPECYFIKACJA
Standard: CVBS - PAL / NTSC
Liczba wejść: 1 szt. BNC
Liczba wyjść: 1 szt. BNC
Impedancja wejściowa: 75 Ω
Impedancja wyjściowa: 75 Ω
Separacja galwaniczna (optyczna) między wejściami a wyjściami sygnałowymi: 1000 V szczytowe
Separacja galwaniczna między zasilaniem a wejściami i wyjściami sygnałowymi: 1000 V szczytowe
Wzmocnienie regulowane: -5 dB ... +5 dB
Szerokość pasma: 9 MHz / 1 Vpp
Zniekształcenia nieliniowe: 0.75 % (f=3.58MHz, Vin=1Vpp)
Montaż: Do ściany
Zasilanie: 12 V DC / 80 mA
Waga: 0.095 kg
Wymiary: 61 x 120 x 30 mm
