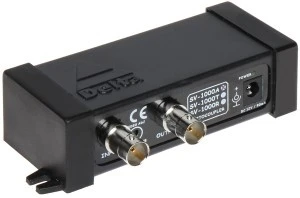

Seprarator wideo SV-1000A przeznaczony jest do dodatkowego zabezpieczenia w instalacjach telewizji przemysłowej z systemami AHD-M, AHD-H, HD-CVI 720p chroniąc je przed różnicą potencjałów pomiędzy urządzeniami i prądami płynącymi masą sygnałową.
Urządzenie eliminuje zakłócenia przy przesyłaniu sygnału wideo poprzez izolację galwaniczną (optyczną) między wejściem a wyjściem. Izolacja galwaniczna występuje także pomiędzy zasilaniem obwodów wejściowych i wyjściowych. Odseparowane jest także zasilanie główne urządzenia.
SPECYFIKACJA
Standard:
AHD - 4 Mpx
HD-CVI - 720p
CVBS - PAL / NTSC
Liczba wejść: 1 szt. BNC
Liczba wyjść: 1 szt. BNC
Impedancja wejściowa: 75 Ω
Impedancja wyjściowa: 75 Ω
Separacja galwaniczna (optyczna) między wejściami a wyjściami sygnałowymi: 1000 V szczytowe
Separacja galwaniczna między zasilaniem a wejściami i wyjściami sygnałowymi: 1000 V szczytowe
Wzmocnienie regulowane: -3 dB ... +3 dB
Szerokość pasma: 33 MHz / 1 Vpp
Zasilanie: 12 V DC / 90 mA
Waga: 0.088 kg
Wymiary: 120 x 62 x 30 mm
