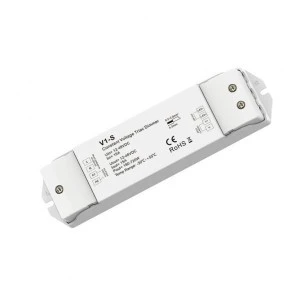

Urządzenie w formie ściemniacza LED przeznaczone do uzyskania kontroli nad monochromatycznym oświetleniem LED wykorzystujących na wyjściu sygnał PWM (np. taśma LED jednokolorowa). Ściemniacz V1-S umożliwia sterowanie jednego wyjścia, do którego podłączone oświetlenie LED może być dowolnie ściemniane/rozjaśniane za pomocą urządzenia wykorzystującego sterowanie triakowe 230VAC (np. ściemniacz do żarówek 230VAC). Ściemniacz LED został dodatkowo wzbogacony o niezależne wejście AC-Push umożliwiające ściemnianie/rozjaśnianie przy użyciu przycisku dzwonkowego przeznaczonego na napięcie 230VAC. Elementarną formą komunikacji ściemniacza V1-S jest przewodowa łączność, zapewniającą zsynchronizowane połączenie bez zakłóceń.
Zastosowanie do instalacji:
Cechy odbiornika V1-S
Typ urządzenia | autonomiczny |
Typ instalacji | MONO (jednokolorowa) |
System sterowania oświetleniem | triak (element triakowy) |
Sposób sterowania oświetleniem | przewodowo (triac 230V / przycisk dzwonkowy) |
Typ wyjść sterownika/ów | CV (stało-napięciowe) |
Napięcie znamionowe | wej/wyj - 12-48V DC |
Maksymalny prąd wyjściowy | 15A |
Ilość wyjść sterownika | 1 wyjście |
Typ komunikacji | jednokierunkowa |
Częstotliwość PWM | 500Hz |
Krzywa ściemniania | logarytmiczna |
Zachowanie odbiornika po powrocie braku napięcia zasilania 230V | powrót do zapamiętanych ustawień |
Powrót do poprzednich ustawień przy wyłączeniu z nadajnika | tak |
Temperatura pracy | od -30 do + 55°C |
Klasa szczelności | IP20 |
Montaż | nawierzchniowo |
Zabezpieczenia | odwrócona polaryzacja / zwarciowe / przeciążeniowe / termiczne |
Wymiary | 175 (160) x 45 x 27mm |
Deklaracje i normy bezpieczeństwa | CE,EMC,LVD |
Gwarancja producenta | 60 miesięcy |
