Rozłącznik modułowy z widoczną przerwą CLBSV 160 3P 004661882
- Producent:ETI POLAM
- Indeks producenta:004661882
- Indeks TIM:0004-00013-44400
- Kategoria:Rozłączniki i przełączniki
- Ocena:
Cena:
Niezawodne i sprawdzone kompaktowe rozłączniki modułowe z widoczną przerwą CLBSV
Rozłączniki obciążenia CLBSV z widoczną przerwą są to urządzenia wielobiegunowe ze sterowaniem ręcznym i służą do rozłączania obwodów elektrycznych niskiego napięcia do 160A. Rozłączniki CLBSV zostały opracowane i przetestowane w całości na zgodność z kryteriami określonymi w normie PN-IEC 60947-3.
Parametry techniczne
Indywidualny numer indentyfikacyjny nadany przez producenta.
004661882
Typ produktu określony przez producenta.
CLBSV 160 3P
rozłącznik izolacyjny
Ustalona przez producenta wartość prądu, który aparat może przewodzić podczas pracy ciągłej, przy określonej temperaturze odniesienia otaczającego powietrza.
160
Wersja wykonania danego łącznika modułowego: jedno-, dwu-. trój- i czterobiegunowe.
3
Napięcie znamionowe prądu przemiennego AC to wartość napięcia elektrycznego określona dla danego urządzenia, która jest zalecana lub maksymalnie dopuszczalna do prawidłowego i bezpiecznego działania. Jest to wartość, która jest podawana przez producenta urządzenia i jest uwzględniana w procesie jego projektowania i użytkowania.
690
Określenie odległośći pomiędzy stykami głównymi łączników w stanie otwartym wyrażona w milimetrach.
>3
Wielkość zacisku przyłączeniowego łącznika umożliwiająca przyłączenie przewodu o odpowiednim przekroju poprzecznym, wyrażonym w mm2.
10 - 70
Stopień ochrony przed dostępem do części niebezpiecznych i przed wnikaniem obcych ciał stałych i/lub przed wnikaniem wody określony zgodnie z normą EN 60529.
IP20
Tak
szyna TH, płyta
akcesoria dodatkowe
Normy i standardy według których dany łącznik został zaprojektowany, przetestowany i certyfikowany.
IEC 60947-3

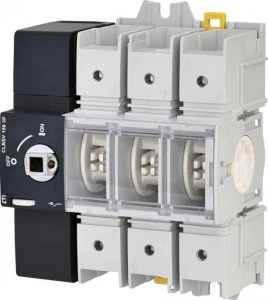

Zdjęcie produktu
Zalety produktu
- Podwójna widoczna przerwa w każdym biegunie.
- Możliwość zastosowana rączki bezpośredniej lub drzwiowej. Rączki zamawiane oddzielnie jako akcesoria.
- Możliwość założenia blokady na kłódkę.
- Położenie rączki odwzorowuje jednoznacznie położenie styków głównych.
- Specjalny typ mocowania na szynie TH35 (nie wymaga użycia narzędzi przy montażu i demontażu rozłącznika).
- Osłony zacisków przyłączy CLBS-TS z otworem umożliwiającym pomiar.
- Możliwość plombowania osłony zacisków przyłączy CLBS-TS.
- Styki pomocnicze wyprzedzające CLBS-PS11. Zmiana stanu styków wyprzedza zmianę stanu torów głównych aparatu przy przejściu z pozycji I do 0. Styki instaluje się na prawej stronie aparatu.
- Możliwy jest montaż na szynie TH35 lub płycie montażowej.
Zobacz możliwości CLBS
Rysunek wymiarowy
Akcesoria
ETIsON Curves
Fukcjonalności programu:
- generowanie i wykreślanie charakterystyk t/I urządzeń zabezpieczających
- regulowanie i testowanie nastaw zabezpieczeń, badanie wpływu zmiany kształtu krzywej zabezpieczeń
- analizowanie selektywności między urządzeniami zabezpieczającymi
- symulowanie reakcji obciążenia lub zwarcia urządzeń zabezpieczających
- definiowanie punktów pracy i warunków granicznych z rzeczywistych aplikacji
- sporządzanie raportów do dokumentacji projektowej
