Rozłącznik modułowy 125A 2P 400V SV 2125 002423217
- Producent:ETI POLAM
- Seria produktu:EVE
- Indeks producenta:002423217
- Indeks TIM:0001-00000-66207
- Kategoria:Rozłączniki izolacyjne
- Ocena:
Cena:
Niezawodne i sprawdzone rozłączniki izolacyjne SV
Rozłączniki izolacyjne SV są stosowane jako łączniki główne w rozdzielnicach mieszkaniowych i przemysłowych oraz jako indywidualne łączniki w instalacjach elektroenergetycznych. Nie posiadają wbudowanych zabezpieczeń nadprądowych. Rozłączniki SV mogą być plombowane zarówno w pozycji załączonej (ON), jak i wyłączonej (OFF).
Parametry techniczne
Indywidualny numer indentyfikacyjny nadany przez producenta.
002423217
Typ produktu określony przez producenta.
SV 2125 2p 125A
rozłącznik izolacyjny
Ustalona przez producenta wartość prądu, który aparat może przewodzić podczas pracy ciągłej, przy określonej temperaturze odniesienia otaczającego powietrza.
125
Wersja wykonania danego łącznika modułowego: jedno-, dwu-. trój- i czterobiegunowe.
2
Szerokość aparatu wyrażona w ilości typowych modułów 18 milimetrów.
2
Napięcie znamionowe prądu przemiennego AC to wartość napięcia elektrycznego określona dla danego urządzenia, która jest zalecana lub maksymalnie dopuszczalna do prawidłowego i bezpiecznego działania. Jest to wartość, która jest podawana przez producenta urządzenia i jest uwzględniana w procesie jego projektowania i użytkowania.
400
Określenie odległośći pomiędzy stykami głównymi łączników w stanie otwartym wyrażona w milimetrach.
>3
Wielkość zacisku przyłączeniowego łącznika umożliwiająca przyłączenie przewodu o odpowiednim przekroju poprzecznym, wyrażonym w mm2.
2,5 - 50
Stopień ochrony przed dostępem do części niebezpiecznych i przed wnikaniem obcych ciał stałych i/lub przed wnikaniem wody określony zgodnie z normą EN 60529.
IP20
Określona w danych warunkach temperatura powietrza otaczającego kompletny łącznik. W przypadku łączników zainstalowanych wewnątrz obudowy jest to temperatura powietrza na zewnątrz obudowy.
-25 do 70
szyna TH
Nie
Normy i standardy według których dany łącznik został zaprojektowany, przetestowany i certyfikowany.
PN-IEC 60947-3,
PN-EN 60947-3
PN-EN 60947-3

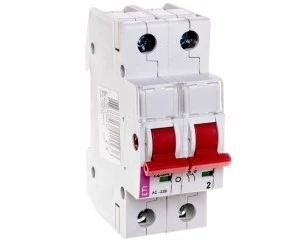

Zdjęcie produktu
Zalety produktu
- Dźwignia w kolorze czerwonym.
- Możliwość zamontowania styków pomocniczych (PS ETIMAT 10). Styki pomocnicze PS ETIMAT 10 można stosować do rozłączników SV 16A, 25A, 40A.
- możliwość zamontowania wyzwalacza wzrostowego (DA ETIMAT 10). Wyzwalacze napięciowe (wzrostowe) DA ETIMAT 10 można stosować do rozłączników SV 16A, 25A, 40A.
- Możliwość zasilania z dołu lub z góry.
- Możliwość podwójnego przyłączenia szyny izolacyjnej - góra i dół.
- Wskaźnik położenia styków.
- Możliwość plombowania dźwigni w pozycji "Zał." i "Wył.".
- Oznaczenie “ON/OFF” na dźwigni załączającej dla rozłączników SV 16A, 25A, 40A.
- Każdy wyłącznik oznaczony kodem EAN.
- Nowoczesna metoda montażu na szynie TH35 i łatwa wymiana.
