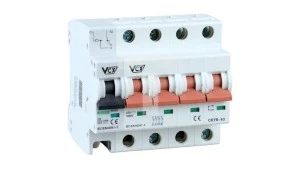

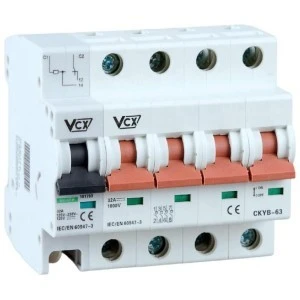

Rozłącznik izolacyjny z wyzwalaczem wzrostowym 4P 32A 1000V DC

Rozłączniki izolacyjne 4-biegunowe służą do ochrony modułów fotowoltaicznych, rozłączania faz i do odłączania dopływu prądu do konkretnych części instalacji.

Produkt przede wszystkim przewodzi prąd w warunkach znamionowych, a także podczas przeciążeń, zwarć czy innych awarii. Jednak może to robić tylko przez określony czas. Ponadto rozłącza obwód w warunkach znamionowych oraz przeciążeniowych. Kolejnym jego zadaniem jest izolowanie obwodu, a więc zapewnienie bezpiecznej pracy podczas obsługi urządzeń i sieci. Zaletą wyłączników w porównaniu do wkładek bezpiecznikowych jest gotowość do ponownego załączenia natychmiast po ustaniu przyczyny zadziałania jednego z zabezpieczeń wyłącznika (zwarciowego lub przeciążeniowego).

UWAGA: Obowiązkowe jest zastosowanie mostka pomiędzy zaciskami 2 i 4 oraz 6 i 8.

Specyfikacja:

• Prąd znamionowy max.: 32A DC
• Napięcie znamionowe Ui: 1000 V DC (250V DC na moduł)
• Spolaryzowany: nie
• Temperatura pracy: -40 ~+ 85st. C
• Napięcie udarowe Uimp = 8kV
• Stopień ochrony: IP20
• Jako rozłącznik główny: Tak
• Znamionowy prąd ciągły: 32 A
• Odpowiedni do instalacji w tablicach rozdzielczych: Tak
• Jako rozłącznik serwisowy: Tak
• Przewody montażowe 1-35mm²
• Moment dokręcania: 2-3,5Nn
• Szerokość wyrażona ilością pól: 5
• Stopień ochrony: IP20
• Zgodność z normą: IEC/EN 60947-3
• Wyzwalacz wzrostowy: 120-230V AC/120V DC
