Rozłącznik izolacyjny bezpiecznikowy to zaawansowane urządzenie zaprojektowane z myślą o bezpiecznym rozdzielaniu energii elektrycznej oraz ochronie urządzeń przed skutkami zwarć i przeciążeń.
Konstrukcja modułu opiera się na wykorzystaniu przemysłowych wkładek bezpiecznikowych, co pozwala na efektywną ochronę instalacji w różnorodnych aplikacjach przemysłowych.

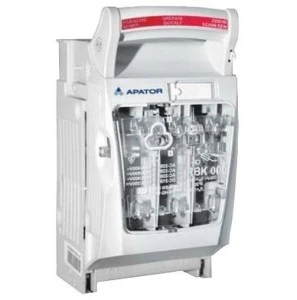

Model RBK 000 PRO został przystosowany do podłączania przewodów z odizolowanymi końcami (zaciski mostkowe).
Budowa rozłącznika:
- Materiał – termoplastyczny poliamid wzmocniony włóknem szklanym, klasa palności V0, bezhalogenowy uniepalniacz.
- Budowa – 3-biegunowa podstawa z usprężynowanymi stykami szczękowymi, umożliwia bezpośrednie przyłączenie kabli oraz szyn. Odejmowana pokrywa na wkładki bezpiecznikowe.
- Komora gaszeniowa – wyposażona w metalowe płytki gaszące łuk elektryczny.
- Styki – galwanicznie srebrzone, zapewniające niskie straty mocy.
Montaż
- na płycie montażowej
- na szynie TH-35
Warunki pracy
- instalacja w pomieszczeniach niezawierających pyłów, gazów żrących lub wybuchowych
- na wysokości do 2000 m n.p.m.
- na zewnątrz pomieszczeń – w obudowach o stopniu ochrony > IP34
- temperatura otoczenia od -25 do +55°C
- wilgotność względna powietrza nie powinna być większa niż 50% w temperaturze +40°C
Funkcjonalność
- operacje załączania-rozłączania powinny być wykonane zdecydowanym ruchem
- możliwość podłączenia kabli przy zastosowaniu zacisku typu śrubowego lub za pomocą obejmy
- możliwość dokonania pomiaru kontrolnego – otwory pomiarowe w pokrywie rozłącznika
- możliwość kontroli stanu wkładki bezpiecznikowej
Dane techniczne
- Producent: APATOR
- Kod producenta: 63-823191-011
- Model: RBK 000 PRO
- Liczba biegunów: 3
- Rozmiary wkładki bezpiecznikowej: NH00
- Rodzaj zacisków kablowych: śrubowy
- Przekrój żyły kabla: 1.5-35mm²
- Znamionowy prąd cieplny: 160 A
- Napięcie znamionowe: 690 V
- Kategoria użytkowania: AC-22B
- Zdolność zwarciowa: 100 kA
- Znamionowe napięcie izolacji: 1000 V
- Znamionowe napięcie udarowe wytrzymywane: 8 kV
- Częstotliwość znamionowa: 50/60 Hz
- Trwałość mechaniczna: 2000 cykli
- Trwałość łączeniowa: 300 cykli
- Stopień ochrony: IP20
- Zakres temperatur pracy: od -25 do 55°C
- Zgodność z normami: PN-EN 60947-1, PN-EN 60947-3, PN-HD 60269-2
