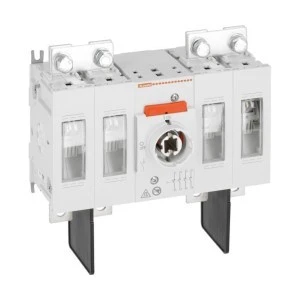

Rozłącznik izolacyjny do fotowoltaiki 4 polowy 315A przy 1500V w DCPV‑2 GLD0315T4C3

Cena:
Ikona o nazwie IconShippingUnavailable
Na zamówienie od TIM

Rozłącznik izolacyjny do fotowoltaiki GLD0315T4C3, przełączanie bezpośrednie lub ze sprzęgłem drzwiowym.

Rozłącznik jest przeznaczony do przerwania i izolowania obwodu pomiędzy pojedynczym ciągiem paneli fotowoltaicznych lub akumulatorów oraz jako wyłącznik główny całej instalacji fotowoltaicznej.

Liczba pól: 4

Rodzaj napięcia pracy: DC

Znamionowy prąd roboczy Ie DC PV1 315 A dla napięć do 1 500 VDC.

Prąd termiczny Ith wg IEC 315 A

Typ instalacji: śrubami na płycie lub na szynie DIN 35mm

Blokada pokrętła kłódką w pozycji 0 bez dodatkowych akcesoriów.

Dobór pokręteł i trzpieni:

- pokrętła do przełączania bezpośredniego: GLX61DB – pokrętło czarne, GLX61D – pokrętło żółto/czerwone

- pokrętła do przełączania na drzwiach szafy: GLX61B – pokrętło czarne, GLX61 – pokrętło żółto/czerwone

- trzpienie do wersji z przełączaniem na drzwiach szafy:

- GLX7150S10 – długość 150 mm, głębokość szafy – 124 … 194 mm.

- GLX7200S10 – długość 200 mm, głębokość szafy – 124 … 244 mm.

- GLX7300S10 – długość 300 mm, głębokość szafy – 124 … 344 mm.

- GLX7400S10 – długość 400 mm, głębokość szafy – 124 … 444 mm.

- GLX7500S10 – długość 500 mm, głębokość szafy – 124 … 544 mm.

By spełnić wymagania różnych aplikacji, obok wyżej wymienionych akcesoriów, dostępne są również zaciski powiększające, styki pomocnicze, osłony zacisków i separatory faz.

Przewody torów prądowych wyposażone w końcówki zaciskowe mocuje się za pomocą śrub, a pozostałe akcesoria nie wymagają użycia narzędzi, gdyż wyposażone są w system zatrzasków, dzięki czemu instalacja jest szybka i prosta.

Kompaktowa obudowa i niewielkie wymiary sprawiają, że seria GLD to idealne rozwiązanie do każdego typu aplikacji fotowoltaicznej.

Charakterystyka robocza:

– Znamionowe napięcie izolacji Ui: 1500V

– Trwałość mechaniczna: 20 000 cykli.

Certyfikaty i normy:

UL dla GLD...UL.

Zgodne z normami: IEC/EN/BS 60947-1, IEC/EN/BS 60947-3, UL98B.

Dane techniczne

Typ
Połączenie śrubowe
Liczba styków pomocniczych zwiernych
0
Znamionowy prąd ciągły Iu [A]
315
Liczba styków pomocniczych przełącznych
0
Wbudowany napęd silnikowy
Jako rozłącznik główny
Jako rozłącznik bezpieczeństwa
Odpowiedni do montażu płaskiego
Odpowiedni do instalacji w tablicach rozdzielczych
Opcjonalny napęd silnikowy
Budowa urządzenia
Urządzenie mocowane na stałe
Ciężar [g]
Dźwignia
Liczba styków pomocniczych rozwiernych
0
Liczba biegunów
4
Z mechanizmem ryglującym
Jako wyłącznik awaryjny
Jako rozłącznik kompaktowy
Jako rozłącznik serwisowy
Odpowiedni do montażu czołowego centralnie
Odpowiedni do montażu pośredniego
Opcjonalny wyzwalacz napięciowy

Dane logistyczne

Ean
8013975320747
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka

Producent / Podmiot odpowiedzialny

Lovato Electric Sp. z o.o
Zachodnia 3, 55-330 Błonie
