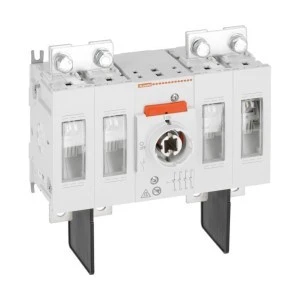

Rozłącznik izolacyjny do fotowoltaiki GLD0250T4C3, przełączanie bezpośrednie lub ze sprzęgłem drzwiowym.
Rozłącznik jest przeznaczony do przerwania i izolowania obwodu pomiędzy pojedynczym ciągiem paneli fotowoltaicznych lub akumulatorów oraz jako wyłącznik główny całej instalacji fotowoltaicznej.
Liczba pól: 4
Rodzaj napięcia pracy: DC
Znamionowy prąd roboczy Ie DC PV1 250 A dla napięć do 1 500 VDC.
Prąd termiczny Ith wg IEC 250 A
Typ instalacji: śrubami na płycie lub na szynie DIN 35mm
Blokada pokrętła kłódką w pozycji 0 bez dodatkowych akcesoriów.
Dobór pokręteł i trzpieni:
- pokrętła do przełączania bezpośredniego: GLX61DB – pokrętło czarne, GLX61D – pokrętło żółto/czerwone
- pokrętła do przełączania na drzwiach szafy: GLX61B – pokrętło czarne, GLX61 – pokrętło żółto/czerwone
- trzpienie do wersji z przełączaniem na drzwiach szafy:
- GLX7150S10 – długość 150 mm, głębokość szafy – 124 … 194 mm.
- GLX7200S10 – długość 200 mm, głębokość szafy – 124 … 244 mm.
- GLX7300S10 – długość 300 mm, głębokość szafy – 124 … 344 mm.
- GLX7400S10 – długość 400 mm, głębokość szafy – 124 … 444 mm.
- GLX7500S10 – długość 500 mm, głębokość szafy – 124 … 544 mm.
By spełnić wymagania różnych aplikacji, obok wyżej wymienionych akcesoriów, dostępne są również zaciski powiększające, styki pomocnicze, osłony zacisków i separatory faz.
Przewody torów prądowych wyposażone w końcówki zaciskowe mocuje się za pomocą śrub, a pozostałe akcesoria nie wymagają użycia narzędzi, gdyż wyposażone są w system zatrzasków, dzięki czemu instalacja jest szybka i prosta.
Kompaktowa obudowa i niewielkie wymiary sprawiają, że seria GLD to idealne rozwiązanie do każdego typu aplikacji fotowoltaicznej.
Charakterystyka robocza:
– Znamionowe napięcie izolacji Ui: 1500V
– Trwałość mechaniczna: 20 000 cykli.
Certyfikaty i normy:
UL dla GLD...UL.
Zgodne z normami: IEC/EN/BS 60947-1, IEC/EN/BS 60947-3, UL98B.
