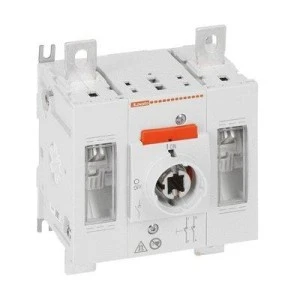

Rozłącznik izolacyjny do fotowoltaiki 2 polowy 200A przy 1000V w DCPV‑1 GLD0200T2C3

Cena:
Ikona o nazwie IconShippingUnavailable
Na zamówienie od TIM

Rozłącznik izolacyjny do fotowoltaiki GLD0200T2C3, przełączanie bezpośrednie lub ze sprzęgłem drzwiowym.

Rozłącznik jest przeznaczony do przerwania i izolowania obwodu pomiędzy pojedynczym ciągiem paneli fotowoltaicznych lub akumulatorów oraz jako wyłącznik główny całej instalacji fotowoltaicznej.

Liczba pól: 2

Rodzaj napięcia pracy: DC

Znamionowy prąd roboczy Ie DC PV1 200 A dla napięć do 1 000 VDC.

Prąd termiczny Ith wg IEC 200 A

Typ instalacji: śrubami na płycie lub na szynie DIN 35mm

Blokada pokrętła kłódką w pozycji 0 bez dodatkowych akcesoriów.

Dobór pokręteł i trzpieni:

- pokrętła do przełączania bezpośredniego: GLX61DB – pokrętło czarne, GLX61D – pokrętło żółto/czerwone

- pokrętła do przełączania na drzwiach szafy: GLX61B – pokrętło czarne, GLX61 – pokrętło żółto/czerwone

- trzpienie do wersji z przełączaniem na drzwiach szafy:

- GLX7150S10 – długość 150 mm, głębokość szafy – 124 … 194 mm.

- GLX7200S10 – długość 200 mm, głębokość szafy – 124 … 244 mm.

- GLX7300S10 – długość 300 mm, głębokość szafy – 124 … 344 mm.

- GLX7400S10 – długość 400 mm, głębokość szafy – 124 … 444 mm.

- GLX7500S10 – długość 500 mm, głębokość szafy – 124 … 544 mm.

By spełnić wymagania różnych aplikacji, obok wyżej wymienionych akcesoriów, dostępne są również zaciski powiększające, styki pomocnicze, osłony zacisków i separatory faz.

Przewody torów prądowych wyposażone w końcówki zaciskowe mocuje się za pomocą śrub, a pozostałe akcesoria nie wymagają użycia narzędzi, gdyż wyposażone są w system zatrzasków, dzięki czemu instalacja jest szybka i prosta.

Kompaktowa obudowa i niewielkie wymiary sprawiają, że seria GLD to idealne rozwiązanie do każdego typu aplikacji fotowoltaicznej.

Charakterystyka robocza:

– Znamionowe napięcie izolacji Ui: 1000V

– Trwałość mechaniczna: 20 000 cykli.

Certyfikaty i normy:

UL dla GLD...UL.

Zgodne z normami: IEC/EN/BS 60947-1, IEC/EN/BS 60947-3, UL98B.

Dane techniczne

Typ
Połączenie śrubowe
Liczba styków pomocniczych zwiernych
0
Znamionowy prąd ciągły Iu [A]
200
Liczba styków pomocniczych przełącznych
0
Wbudowany napęd silnikowy
Jako rozłącznik główny
Jako rozłącznik bezpieczeństwa
Odpowiedni do montażu płaskiego
Odpowiedni do montażu czołowego centralnie
Odpowiedni do montażu pośredniego
Opcjonalny napęd silnikowy
Budowa urządzenia
Urządzenie mocowane na stałe
Ciężar [g]
Dźwignia
Liczba styków pomocniczych rozwiernych
0
Liczba biegunów
2
Z mechanizmem ryglującym
Jako wyłącznik awaryjny
Jako rozłącznik kompaktowy
Jako rozłącznik serwisowy
Odpowiedni do montażu czołowego 4-otwory
Odpowiedni do instalacji w tablicach rozdzielczych
Maksymalne znamionowe napięcie pracy Ue AC [V]
1000
Opcjonalny wyzwalacz napięciowy

Dane logistyczne

Ean
8013975320655
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka

Producent / Podmiot odpowiedzialny

Lovato Electric Sp. z o.o
Zachodnia 3, 55-330 Błonie
