Rozłącznik izolacyjny to element aparatury modułowej, który ma dwie funkcje do spełnienia. Przede wszystkim przewodzi on prąd w warunkach znamionowych, a także podczas przeciążeń, zwarć czy innych awarii. Jednak może to robić tylko przez określony czas. Ponadto rozłącza obwód on w warunkach znamionowych oraz przeciążeniowych. Kolejnym jego zadaniem jest izolowanie obwodu, a więc zapewnienie bezpiecznej pracy podczas obsługi urządzeń i sieci. Rozłączniki takie stosuje się w rozdzielniach do odłączania napięcia od wszystkich obwodów. Jest to bowiem główny wyłącznik awaryjny.
Charakterystyka wspólna serii:

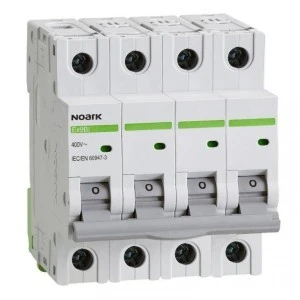

Seria rozłączników izolacyjnych Ex9BI przeznaczona jest do szerokiej gamy aplikacji. Urządzenia te łączą w sobie jednocześnie funkcję aparatu manewrowego, mogącego rozłączać obwody pod obciążeniem, również w stanie zakłócenia oraz spełniających funkcję izolacyjną. Są dostępne w wersjach od 1 do 4 biegunów. Szerokość 1 modułu odpowiada 1 biegunowi.
Innowacją jest możliwość montażu akcesoriów do rozłączników Ex9BI. Co ważne, są one identyczne z tymi, które można montować do standardowych wyłączników nadprądowych Ex9BN(H), w tym: styki pomocnicze typu AX – odwzorowujące stan rozłącznika, styki pomocnicze zadziałania typu AL – informujące o automatycznym zadziałaniu rozłącznika poprzez wyzwolenie zdalne wyzwalaczem napięciowym; wyzwalacze wzrostowe SHT – które po podaniu napięcia o odpowiedniej wartości wyzwalają rozłącznik, wyzwalacze podnapięciowe UVT – które muszą w stanie normalnym być zasilone napięciem o odpowiedniej wartości, natomiast po jego odjęciu wyzwalają rozłącznik, wyzwalacze nadnapięciowe OVT – które w stanie normalnym muszą być zasilone napięciem o odpowiedniej wartości, natomiast po przekroczeniu jego maksymalnej dozwolonej wartości wyzwalają rozłącznik.
Cechy wspólne serii:
Szeroki wybór akcesoriów
Prąd znamionowy do 63 A
Napięcie znamionowe łączeniowe 230/400 V AC
Prąd znamionowy krótkotrwały wytrzymywany Icw = 1 kA, 1 s
Wykonanie zgodne z IEC / EN 60947-3
Wersje od 1 do 4 biegunów
PARAMETRY PRODUKTU:
EAN: 8592765023988
Oznaczenie handlowe: 102397
Kolor produktu: jasnoszary
Rodzaj: rozłączniki izolacyjne
Liczba biegunów: 4P
Liczba modułów 18mm: 4
Kategoria użytkowania: AC-22A
Prąd znamionowy pracy Ie: 63 A
Prąd znamionowy załączalny zwarciowy Icm: 1500 A
Prąd znamionowy krótkotrwały wytrzymywany Icw: 1000 A
Napięcie znamionowe łączeniowe Ue (AC): 400 V
Częstotliwość znamionowa: 50 Hz
Napięcie znamionowe udarowe Uimp: 6 kV
Znamionowe napięcie izolacji Ui: 690 V
Wytrzymałość elektryczna (liczba cykli): 10 000
Wytrzymałość mechaniczna (liczba cykli): 20 000
Montaż: szyna 35 mm (TH35/DIN)
Sposób podłączenia: zaciski gwintowe, zacisk szynowy/windowy
Maks. przekrój przewodów podłączeniowych: 50 mm²
Moment dokręcający: 2 - 3,5 Nm
Stopień ochrony: IP20
Temperatura pracy: -30°C ÷ +70°C
Wymiary (szer. × wys. × gł.): 72×89×79,5 mm
Waga netto (kg): 0,36
Certyfikaty: CE
Normy: IEC/EN 60947-3
