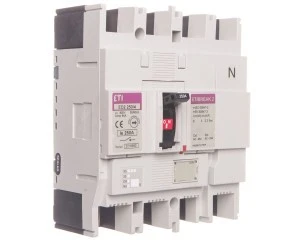

Rozłącznik izolacyjny 4P 250A 6kA ED2 250/4 004671278

Cena:
Ikona o nazwie IconStockAvailable
1 szt.
Ikona o nazwie IconShippingAvailable
Wysyłka w 24h
Niezawodne i sprawdzone kompaktowe rozłączniki izolacyjne ED2
Rozłączniki izolacyjne kompaktowe są stosowane do łączenia obwodów. Oferowana jest również szeroka gama wyposażenia dodatkowego – wyzwalacze wzrostowe, podnapięciowe, zdalne sterowanie, napędy silnikowe, styki pomocnicze, styki alarmowe, blokady mechaniczne, przyłącza rozszerzające, zaciski klatkowe. Aparaty dostępne w zakresie od 125 A do 1600 A w wersji 3p i 4p.
Parametry techniczne
  • Numer katalogowy:
  • Indywidualny numer indentyfikacyjny nadany przez producenta.
    004671278
  • Symbol artykułu:
  • Typ produktu określony przez producenta.
    ED2 250/4
  • Nazwa klasy:
  • Rozłączniki izolacyjne kompaktowe są stosowane do łączenia obwodów.
    rozłącznik izolacyjny
  • Ilość biegunów:
  • Wersja wykonania danego kompaktowego wyłącznika mocy: trój- i czterobiegunowe.
    4
  • Prąd znamionowy [A]:
  • Ustalona przez producenta wartość prądu, który aparat może przewodzić podczas pracy ciągłej, przy określonej temperaturze odniesienia otaczającego powietrza.
    250
  • Napięcie znamionowe AC [V]:
  • Napięcie znamionowe prądu przemiennego AC to wartość napięcia elektrycznego określona dla danego urządzenia, która jest zalecana lub maksymalnie dopuszczalna do prawidłowego i bezpiecznego działania. Jest to wartość, która jest podawana przez producenta urządzenia i jest uwzględniana w procesie jego projektowania i użytkowania.
    690
  • Napięcie znamionowe DC [V]:
  • Napięcie znamionowe prądu stałego DC to wartość napięcia elektrycznego określona dla danego urządzenia, która jest zalecana lub maksymalnie dopuszczalna do prawidłowego i bezpiecznego działania. Jest to wartość, która jest podawana przez producenta urządzenia i jest uwzględniana w procesie jego projektowania i użytkowania.
    250
  • Częstotliwość znamionowa [Hz]:
  • Częstotliwość napięcia zasilającego, przy której przewidziano pracę aparatu elektrycznego i do której się odnoszą inne wielkości charakteryzujące aparat.
    50/60
  • Znamionowe napięcie izolacji [V]:
  • 800
  • Napięcie Uimp [kV]:
  • Wartość szczytowa udaru napięciowego o określonym kształcie i biegunowości, który aparat elektryczny jest w stanie wytrzymać bez uszkodzenia w określonych warunkach probierczych, do której się odnoszą wartości odstępów izolacyjnych.
    8
  • Icm [kA]:
  • Prąd załączalny zwarciowy Icm.
    6
  • Icw [kA]:
  • Znamionowy prąd krótkotrwały wytrzymywany Icw przy 0,3s.
    3
  • Sposób montażu:
  • na płytę/
    adapter na szynę TH (004671186)
  • Temperatura otoczenia [˚C]:
  • Określona w danych warunkach temperatura powietrza otaczającego kompletny łącznik. W przypadku łączników zainstalowanych wewnątrz obudowy jest to temperatura powietrza na zewnątrz obudowy.
    -25 do + 50
  • Pozcyja pracy:
  • Określenie pozycji w jakej aparat może pracować np. poziomo, pionowo, od góry, na boku.
    dowolna
  • Normy:
  • Normy i standardy według których dany łącznik został zaprojektowany, przetestowany i certyfikowany.
    PN-EN 60947-3
  • Funkcja:
  • Kompaktowy rozłącznik izolacyny, MCCB
    rozłącznik izolacyjny
    left box

    Zdjęcie produktu

    Ooops... ERROR 404 (IMG not found)
    left box

    Zalety produktu

    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    • Akcesoria wewnętrzne serii ED2 w większości pasują do wszystkich rozłączników o wyłączników. Łatwy montaż po zdjęciu pokrywy bez konieczności użycia specjalnych narzędzi. Różny kształt oraz kolorystyka pozwalają w łatwy sposób zidentyfikować akcesoria. Akcesoria zostały opisane poniżej sekcji zalety.
    • Oznaczone pozycje dzwigni ON, OFF, TRIP
    • W celu zblokowania mechanicznego 2 wyłączników można zastosować następujące rodzaje blokad:
      -blokada przesuwna typ: MS przeznaczona dla aparatów do 1600A.
      -blokada cięgnowa (sztywna) typ: MLR, MLL przeznaczona dla aparatów do 1000A.
      -blokada linkowa typ: MW pozwala blokować aparaty o różnym gabarycie, maksymalnie do 1000A.
    • Do manewrowania rozłącznikiem dostępne są napędy ręczne bezpośrednie, mocowane na rozłączniku lub pośrednie, montowane na drzwiach szafy.
    • Rozłączniki mają możliwość zdalnego sterowania za pomocą napędów silnikowych.
    • Zaciski klatkowe SP2 umożliwiają podłączenie przewodów drutowych lub linki (w tulejce) do 400 A. Przyłącza szynowe proste i rozszerzone ZB2 pozwalają na podłączenie większych lub podwójnych przewodów. Przyłącza dostępne są w kompletach dla rozłączników 3- i 4-biegunowych.
    • Zasilanie może być podłączone do rozłączników ED2 z dowolnej strony, bez zmiany parametrów technicznych.
    • Zabezpieczenie przed dotykiem bezpośrednim jest realizowane poprzez podwójną izolacje obudowy, stopień ochrony IP30 dla dźwigni, IP20 -osłon zacisków, dodatkowych przegród międzybiegunowych.
    • Dostępne są wykonania wtykowe rozłączników umożliwiające szybką wymianę w celu ich inspekcji.
    left box

    Rysunek wymiarowy

    left box

    Dozwolona dowolna pozycja montażu rozłącznika ED2.
    Podłączenie elektryczne ED2 dla 250V DC.

    left box

    Akcesoria

    left box

    ETIsON Curves

    Fukcjonalności programu:
    • generowanie i wykreślanie charakterystyk t/I urządzeń zabezpieczających
    • regulowanie i testowanie nastaw zabezpieczeń, badanie wpływu zmiany kształtu krzywej zabezpieczeń
    • analizowanie selektywności między urządzeniami zabezpieczającymi
    • symulowanie reakcji obciążenia lub zwarcia urządzeń zabezpieczających
    • definiowanie punktów pracy i warunków granicznych z rzeczywistych aplikacji
    • sporządzanie raportów do dokumentacji projektowej
    ]]>

    Dane techniczne

    CN
    85362090
    Stopień ochrony (IP) części czołowej
    IP20
    Rodzaj elementu przełączającego
    Dźwignia
    Odpowiedni do instalacji w tablicach rozdzielczych
    Liczba biegunów
    4
    Maksymalne znamionowe napięcie pracy Ue AC [V]
    690
    PKWiU
    27.12.22.0
    Budowa urządzenia
    Urządzenie mocowane na stałe
    Rodzaj przyłącza obwodu głównego
    Połączenie śrubowe
    Jako rozłącznik kompaktowy
    Znamionowy prąd ciągły Iu [A]
    250
    Znamionowy warunkowy prąd zwarciowy Iq [kA]
    6

    Dane logistyczne

    Ean
    3838895411116
    Szerokość opakowania [mm]
    165
    Waga z opakowaniem [kg]
    2.07
    Wysokość opakowania [mm]
    115
    Długość opakowania [mm]
    175
    Typ przesyłki - dla 1 jednostki sprzedażowej
    Paczka

    Producent / Podmiot odpowiedzialny

    ETI POLAM SP.Z O.O.
    ul. Jana Pawła II 18, 06-100 Pułtusk
