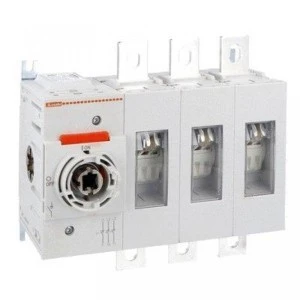

Rozłącznik izolacyjny 3P 400A bez pokrętła GL0400C1
- Producent:LOVATO
- Indeks producenta:GL0400C1
- Indeks TIM:0001-00013-68575
- Kategoria:Rozłączniki izolacyjne
- Ocena:
Cena:
ROZŁĄCZNIK IZOLACYJNY 0-1, 3 POLOWY, BEZ POKRĘTŁA 400A (ITH/AC21A), 400A (IE/AC22A i AC23A)
Dostępne są dwa sposoby przełączania: bezpośrednie oraz ze sprzęgłem drzwiowym (pokrętło na drzwiach szafy).
Przełączanie bezpośrednie - należy zamontować pokrętło: GLX62DB (czarne) lub GLX62D (żółto/czerwone)
Przełączanie na drzwiach szafy - należy zamontować pokrętło: GLX62B (czarne) lub GLX62 (żółto/czerwone) oraz trzpień z serii GLX7… (dostępne są trzpienie od długościach od 150 do 500 mm).
W celu otrzymania wersji 4-polowej należy zamontować z boku rozłącznika 4-pole GLX420400.
Więcej o akcesoriach w załączonych poniżej kartach katalogowych i instrukcjach.
Podstawowe dane techniczne:
Znamionowe napięcie izolacji Ui 1 000 V
Znamionowe napięcie udarowe Uimp 12 kV
Znamionowa moc robocza AC23A: 200 kW przy 400 VAC, 400 kW przy 690 VAC
Zdolność załączania AC23A: 4 000 A przy 400 VAC
Zdolność wyłączania AC23A: 3 200 A przy 400 VAC
Trwałość mechaniczna: 10 000 cykli
Montaż: na płycie przy pomocy śrub lub na szynie DIN 35 mm
Temperatura pracy: od -25 do +55 °C
Przekrój przewodów: min. 1x185 mm², maks. 2x185 mm²
Dane techniczne
CN
8536508000
Jako rozłącznik główny
Rodzaj elementu przełączającego
Pokrętło
Rodzaj przyłącza obwodu głównego
Połączenie śrubowe
Opcjonalny napęd silnikowy
Jako rozłącznik kompaktowy
Jako rozłącznik bezpieczeństwa
Opcjonalny wyzwalacz napięciowy
Znamionowy prąd ciągły Iu [A]
400
Liczba styków pomocniczych zwiernych
0
Maksymalne znamionowe napięcie pracy Ue AC [V]
690
Znamionowy warunkowy prąd zwarciowy Iq [kA]
80
PKWiU
27.33.11.0
Odpowiedni do montażu płaskiego
Z mechanizmem ryglującym
Odpowiedni do instalacji w tablicach rozdzielczych
Wbudowany napęd silnikowy
Jako rozłącznik serwisowy
Jako wyłącznik awaryjny
Liczba biegunów
3
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych przełącznych
0
Znamionowa moc pracy dla AC-23, 400 V [kW]
200
Dane logistyczne
Ean
8013975245545
Szerokość opakowania [mm]
200
Waga z opakowaniem [kg]
3.45
Wysokość opakowania [mm]
110
Długość opakowania [mm]
230
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
