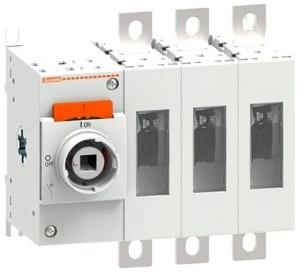

Rozłącznik izolacyjny 3P 200A bez pokrętła GL0200C1

Cena:
Ikona o nazwie IconStockAvailable
2 szt.
Ikona o nazwie IconShippingAvailable
Wysyłka w 24h

ROZŁĄCZNIK IZOLACYJNY 0-1, 3 POLOWY, BEZ POKRĘTŁA 200A (ITH/AC21A), 200A (IE/AC22A i AC23A)

Dostępne są dwa sposoby przełączania: bezpośrednie oraz ze sprzęgłem drzwiowym (pokrętło na drzwiach szafy).

Przełączanie bezpośrednie - należy zamontować pokrętło: GLX61DB (czarne) lub GLX61D (żółto/czerwone)

Przełączanie na drzwiach szafy - należy zamontować pokrętło: GLX61B (czarne) lub GLX61 (żółto/czerwone) oraz trzpień z serii GLX7… (dostępne są trzpienie od długościach od 150 do 500 mm).

W celu otrzymania wersji 4-polowej należy zamontować z boku rozłącznika 4-pole GLX420315.

Więcej o akcesoriach w załączonych poniżej kartach katalogowych i instrukcjach.

Podstawowe dane techniczne:

Znamionowe napięcie izolacji Ui 1 000 V

Znamionowe napięcie udarowe Uimp 12 kV

Znamionowa moc robocza AC23A: 110 kW przy 400 VAC, 200 kW przy 690 VAC

Zdolność załączania AC23A: 2 000 A przy 400 VAC

Zdolność wyłączania AC23A: 1 600 A przy 400 VAC

Trwałość mechaniczna: 20 000 cykli

Montaż: na płycie przy pomocy śrub lub na szynie DIN 35 mm

Temperatura pracy: od -25 do +55 °C

Przekrój przewodów: min. 70 mm², maks. 185 mm²

Dane techniczne

CN
8536508000
Typ
Połączenie śrubowe
Liczba styków pomocniczych zwiernych
0
Znamionowy prąd ciągły Iu [A]
200
Znamionowy warunkowy prąd zwarciowy Iq [kA]
100
Z mechanizmem ryglującym
Jako wyłącznik awaryjny
Jako rozłącznik kompaktowy
Jako rozłącznik serwisowy
Odpowiedni do montażu płaskiego
Maksymalne znamionowe napięcie pracy Ue AC [V]
690
Opcjonalny wyzwalacz napięciowy
PKWiU
27.33.11.0
Ciężar [g]
Pokrętło
Liczba styków pomocniczych rozwiernych
0
Liczba biegunów
3
Liczba styków pomocniczych przełącznych
0
Wbudowany napęd silnikowy
Jako rozłącznik główny
Jako rozłącznik bezpieczeństwa
Znamionowa moc pracy dla AC-23, 400 V [kW]
110
Odpowiedni do instalacji w tablicach rozdzielczych
Opcjonalny napęd silnikowy

Dane logistyczne

Ean
8013975228616
Szerokość opakowania [mm]
160
Waga z opakowaniem [kg]
1.77
Wysokość opakowania [mm]
102
Długość opakowania [mm]
170
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka

Producent / Podmiot odpowiedzialny

Lovato Electric Sp. z o.o
Zachodnia 3, 55-330 Błonie
info@lovatoelectric.pl
https://www.lovatoelectric.com/pl_pl
