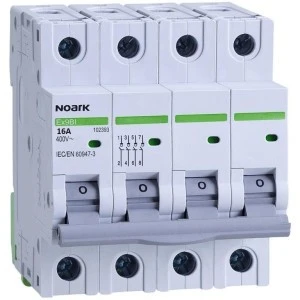

Dane techniczne:
- Producent: Noark
- Rodzaj: Rozłącznik izolacyjny
- Funkcja przełączająca: Wyłącznik
- Kolor klosza: Szary
- Szerokość wyrażona liczbą modułów: 4
- Liczba biegunów: 4
- Napięcie znamionowe: 400V
- Z lampką sygnalizacyjną: NIE
- Głębokość wbudowania: 79.5mm
- Liczba styków przełącznych: 0
- Rodzaj napięcia: AC
- Wymuszone otwarcie styków (zgodnie z DIN VDE 0113): tak
- Stopień ochrony: IP20
- Wytrzymałość zwarciowa (Icw): 1.00
- Liczba styków zwiernych: 4
- Liczba styków rozwiernych: 0
- Prąd znamionowy: 16A
- Znamionowa zdolność łączeniowa: 1.5
Rozłączniki izolacyjne Noark:
Seria rozłączników izolacyjnych Ex9BI przeznaczona jest do szerokiej gamy aplikacji. Urządzenia te łączą w sobie jednocześnie funkcję aparatu manewrowego, mogącego rozłączać obwody pod obciążeniem, również w stanie zakłócenia oraz spełniających funkcję izolacyjną.
Są dostępne w wersjach od 1 do 4 biegunów. Szerokość 1 modułu odpowiada 1 biegunowi. Innowacją jest możliwość montażu akcesoriów do rozłączników Ex9BI.
Co ważne, są one identyczne z tymi, które można montować do standardowych wyłączników nadprądowych Ex9BN(H), w tym:
- Styki pomocnicze typu AX – odwzorowujące stan rozłącznika
- Styki pomocnicze zadziałania typu AL – informujące o automatycznym zadziałaniu rozłącznika poprzez wyzwolenie zdalne wyzwalaczem napięciowym
- Wyzwalacze wzrostowe SHT – które po podaniu napięcia o odpowiedniej wartości wyzwalają rozłącznik
- Wyzwalacze podnapięciowe UVT – które muszą w stanie normalnym być zasilone napięciem o odpowiedniej wartości, natomiast po jego odjęciu wyzwalają rozłącznik
- Wyzwalacze nadnapięciowe OVT – które w stanie normalnym muszą być zasilone napięciem o odpowiedniej wartości, natomiast po przekroczeniu jego maksymalnej dozwolonej wartości wyzwalają rozłącznik.
