Rozłącznik izolacyjny to urządzenie elektryczne, którego zadaniem jest bezpieczne odłączenie części obwodu elektrycznego od źródła zasilania. Jego podstawową funkcją jest stworzenie widocznej i pewnej przerwy izolacyjnej w obwodzie, co jest kluczowe dla bezpieczeństwa podczas prac serwisowych lub konserwacyjnych na instalacjach elektrycznych.
Rozłączniki izolacyjne nie są przeznaczone do częstego włączania i wyłączania obciążenia elektrycznego. Ich głównym celem jest izolowanie obwodu, co oznacza, że nie są one zaprojektowane do przerywania prądu w czasie obciążenia.
Stanowią one istotny element zapewniający bezpieczeństwo w systemach elektrycznych, zwłaszcza w przemyśle i dużych instalacjach elektrycznych.
Dane techniczne:
- Producent: Schneider
- Gama produktów: Acti9

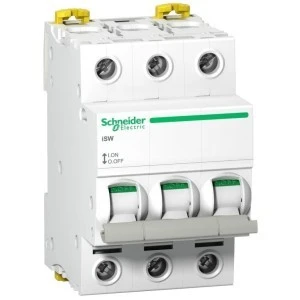

- Nazwa produktu: Acti 9 iSW
- Typ produktu lub komponentu: Rozłącznik
- Skrócona nazwa urządzenia: iSW
- Zastosowanie urządzenia: Sterowanie, Izolacja
- Opis biegunów: 3P
- Kategoria użytkowania: AC-22A
- Funkcja izolacyjna: tak
- Znamionowy prąd łączeniowy [Ie]: 100 A w 415 V prąd przemienny (AC) 50/60 Hz[Ue]
- Znamionowe napięcie łączeniowe: 415 V prąd przemienny (AC) 50/60 Hz
- Znamionowy prąd załączalny zwarciowy [Icm]: 5 kA rozłącznik izolacyjny samodzielny
- [Icw] Znamionowy prąd krótkotrwały wytrzymywany: 1500 A
- Znamionowe napięcie izolacji [Ui]: 500 V prąd przemienny (AC) 50/60 Hz
- Znamionowe napięcie udarowe wytrzymywane [Uimp]: 6 kV zgodnie z IEC 60947-3
Zrównoważony rozwój - Green Premium
Etykieta Green Premium to zobowiązanie firmy Schneider Electric do dostarczania produktów o najlepszych w swojej klasie parametrach środowiskowych.
Green Premium obiecuje zgodność z najnowszymi przepisami, przejrzystość w zakresie wpływu na środowisko, a także produkty o obiegu zamkniętym i niskiej emisji CO2.
Szczegółowa specyfikacja techniczna:
- Typ sterowania: Dźwignia
- Sygnalizacja lokalna: Wskaźnik zał/wył
- Wskazanie położenia styku: Tak
- Sposób montażu: Stacjonarny
- Podstawa montażowa: Szyna DIN
- Dopasowanie do szyn łączeniowych i bloków rozdzielczych: Góra lub dół: tak
- Szerokość w modułach 9 mm: 6
- Wysokość: 85 mm
- Szerokość: 54 mm
- Głębokość: 73 mm
- Masa produktu: 230 g
- Kolor: Biały
- Trwałość mechaniczna: 20000 cykli
- Trwałość elektryczna: 10000 cykli
- Długość izolacji zdejmowanej z kabla: 14 mm
- Moment dokręcania: 3,5 N.m
- Normy: IEC 60947-3, EN 60947-3
- Stopień ochrony IP: IP20
- Stopień zanieczyszczenia: 3
- Tropikalizacja: 2
- Wilgotność względna: 95 % w 55 °C
- Temperatura otoczenia dla pracy urządzenia: -25…60 °C
- Temperatura otoczenia dla przechowywania: -40…85 °C
Przyłącza - zaciski:
- Zaciski typu tunelowego (góra lub dół) - ≤ 50 mm² - sztywny
- Zaciski typu tunelowego (góra lub dół) - ≤ 35 mm² - elastyczny
- Zaciski typu tunelowego (góra lub dół) - ≤ 35 mm² - elastyczny z tulejką
