Niezawodne i sprawdzone kompaktowe rozłączniki modułowe CLBS
Wielobiegunowe, modułowe rozłączniki obciążenia CLBS z napędem ręcznym występują w zakresie prądów od 16 do 125 A. Aparaty te służą do wykonywania czynności łączeniowych w obwodach pod obciążeniem zapewniając bezpieczną przerwę izolacyjną dla obwodów elektrycznych niskiego napięcia, a w szczególności w obwodach sterujących maszyn. Dzięki zastosowaniu szerokiej gamy akcesoriów do rozłączników CLBS można z 3-biegunowego rozłącznika otrzymać aparat 4-, 6- lub 8-biegunowy lub 3/4-biegunowy przełącznik. Przełączniki CLBS zapewniają przełączanie obciążenia między dwoma źródłami lub dwoma obwodami niskiego napięcia, a także ich bezpieczne odizolowanie w stanie otwartym. Seria aparatów CLBS została zaprojektowana, przeszła kwalifikację oraz testy zgodnie z kryteriami określonymi w normie IEC60947-3.
Parametry techniczne
Numer katalogowy:
Indywidualny numer indentyfikacyjny nadany przez producenta.
004661401
Symbol artykułu:
Typ produktu określony przez producenta.
CLBS 25 3P
Nazwa klasy:
rozłącznik izolacyjny
Prąd znamionowy [A]:
Ustalona przez producenta wartość prądu, który aparat może przewodzić podczas pracy ciągłej, przy określonej temperaturze odniesienia otaczającego powietrza.
25
Ilość biegunów:
Wersja wykonania danego łącznika modułowego: jedno-, dwu-. trój- i czterobiegunowe.
3
Ilość modułów:
Szerokość aparatu wyrażona w ilości typowych modułów 18 milimetrów.
2,5
Napięcie znamionowe AC [V]:
Napięcie znamionowe prądu przemiennego AC to wartość napięcia elektrycznego określona dla danego urządzenia, która jest zalecana lub maksymalnie dopuszczalna do prawidłowego i bezpiecznego działania. Jest to wartość, która jest podawana przez producenta urządzenia i jest uwzględniana w procesie jego projektowania i użytkowania.
690
Przestrzeń międzystykowa [mm]:
Określenie odległośći pomiędzy stykami głównymi łączników w stanie otwartym wyrażona w milimetrach.
>3
Przyłączalność przewodu [mm2]:
Wielkość zacisku przyłączeniowego łącznika umożliwiająca przyłączenie przewodu o odpowiednim przekroju poprzecznym, wyrażonym w mm2.
1,5 - 16
Stopień ochrony IP:
Stopień ochrony przed dostępem do części niebezpiecznych i przed wnikaniem obcych ciał stałych i/lub przed wnikaniem wody określony zgodnie z normą EN 60529.
IP20
Sposób montażu:
szyna TH, płyta, drzwi
Rączka w zestawie:
akcesoria dodatkowe
Normy:
Normy i standardy według których dany łącznik został zaprojektowany, przetestowany i certyfikowany.
IEC 60947-3

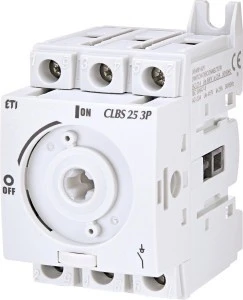

Zdjęcie produktu
Zalety produktu
Rozłączniki są sprzedawane bez rączki, należy dobrać odpowiedni model z akcesoriów.
Napęd zewnętrzny czołowy, lub boczny z prawej strony.
Z podstawowych 3-biegunowych rozłączników można otrzymać aparaty 4-, 6- lub 8-biegunowe lub przełączniki (I-0-II za pomocą adaptera CLBS-CK) 3/4 -biegunowe.
W celu ochrony przed nieautoryzowanym przełączeniem istnieje możliwość zastosowania kłódki jako blokady.
Jako akcesoria dodatkowe dostępne są osłony zacisków - CLBS-TS.
Styki pomocnicze wyprzedzające CLBS-PS11. Zmiana stanu styków wyprzedza zmianę stanu torów głównych aparatu przy przejściu z pozycji I do 0. Styki instaluje się na lewej lub prawej stronie aparatu.
Dodatkowy zwarty biegun neutralny N CLBS-N.
Dodatkowy biegun uziemiający PE CLBS-PE.
Dodatkowy czwarty biegun CLBS-4P.
Dostępne jest wykonanie rozłaczników CLBSV, oraz CLBSV...CO (I-0-II) z widoczną przerwą.
