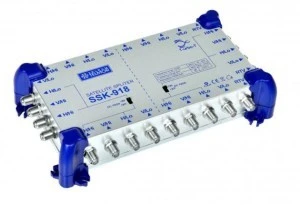

Rozgałęźnik SAT Telkom-Telmor SSK-918 należy do rodziny urządzeń serii T-urbo-T. Może być stosowany również w innych systemach multiswitchowych np. dla linii TT-9/xx. SSK-918 pozwala na podział magistrali multiswitchowej (8x sygnał SAT + 1x TER) w budynkach wieloklatkowych, w sytuacji gdy instalator chce uniknąć stosowania wielu pól antenowych. W przypadku, gdy istnieje więcej klatek schodowych, można kaskadować rozgałęźniki (komplet sygnałów wyjściowych z SSK-918 podajemy na wejście kolejnego rozgałęźnika). W każdym przypadku należy dokonać odpowiednich wyliczeń bilansu energetycznego, na podstawie którego będzie można potwierdzić uzyskanie odpowiednich poziomów sygnałów ujętych w normie: PN-EN-60728-1_2008E.
Cechy produktu:
· 8 wejść SAT (2xQuattro) + 1-wejście RTV
· 2x 8 wyjść SAT + 2 wyjścia RTV
· sterowanie przejściami stałoprądowymi w torach „H”
· tłumienie w torze RTV: <4,5dB; w torze SAT: <5,5dB
· pionowy montaż np. na ścianie lub bezpośrednio na obudowie SWK-9216.
Specyfikacja:
· TYP: SSK-918
· Liczba wejść:
· RTV: 1
· SAT: 8
· Liczba wyjść:
· RTV: 2
· SAT: 2x8
· Zakres częstotliwości pracy
· RTV: 47-862 MHz
· SAT: 950-2150 MHz
· Tłumienie wejście / wyjście:
· RTV: ≤ 4,5dB
· SAT: ≤ 5,5dB
· Tłumienie niedopasowania wejście: RTV: > 18dB, SAT: > 10dB
· Tłumienie niedopasowania wyjście: RTV: > 15dB, SAT: > 10dB
· Tłumienie między wejściami:
· RTV: > 30dB (RTV-RTV)
· SAT: > 35dB (SAT-SAT)
· Tłumienie między wyjściami:Impedancja wejściowa / wyjściowa: 75 / 75 Ohm
· RTV: > 20dB (RTV-RTV)
· SAT: > 25dB (SAT-SAT)
· Zasilanie dla LNB/ max. prąd: 18/300 +V / mA
· Zakres temperatur pracy: -10…+50 ºC
· Wymiary max. (SxWxG): 227x130x50 mm
