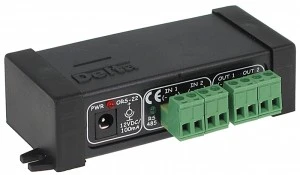

ORS-22 umożliwia podłączenie sygnału RS-485 z dwóch różnych nadajników (np. rejestrator, pulpit sterowniczy, komputer PC) i wysterowanie dwóch niezależnych magistral RS-485 podłączonych do odbiorników (kamer CCTV). Urządzenie zapewnia izolację optyczną osobno pomiędzy każdą z magistral wyjściowych oraz pomiędzy magistralami wyjściowymi a wejściem sygnału RS-485. Przeznaczeniem ORS-22 jest zabezpieczenie instalacji CCTV przed uszkodzeniem wynikającym z przepięć na poszczególnych urządzeniach podłączonych do magistrali RS-485 (np. przepięcia będące wynikiem wyładowań atmosferycznych).
Urządzenie umożliwia również rozdzielenie pojedynczej magistrali RS-485 na 2 kanały i dzięki temu pozwala na zastosowanie topologii gwiazdy. Dzięki temu każda z kamer może być podłączona oddzielnym przewodem RS-485 o długości do 1200m, ułatwiając w ten sposób planowanie fizycznej realizacji okablowania w instalacji CCTV i zwiększając maksymalne odległości przesyłu sygnału RS-485.
SPECYFIKACJA
Wejście: RS-485
Liczba wejść: 2 szt.
Wyjście: RS-485
Liczba wyjść: 2 szt.
Zasięg transmisji: 1200 m / Wejście
1200 m / Wyjście
Optoizolacja: 1000 V RS-485
Komunikacja: Simplex
Prędkość transmisji: 2400 ... 115200 bit/s
Wybrane funkcje:
izolacja optyczna pomiędzy każdym z wyjść RS-485
izolacja optyczna pomiędzy wyjściami i wejściem RS-485
zwiększenie maksymalnej długości sieci RS-485
umożliwienie zastosowania topologii gwiazdy w miejscu standardowej topologii magistrali
zabezpieczenie przed wyładowaniami atmosferycznymi i różnicami potencjałów pomiędzy urządzeniami
Zasilanie: 12 V DC / 0.15 A (brak zasilacza w zestawie)
Waga: 0.11 kg
Wymiary: 118 x 58 x 30 mm
