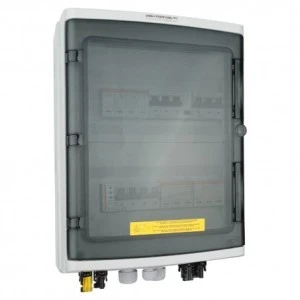

Obudowa
ilość modułów 24
ilość rzędów 2
montaż natynkowy
stopień ochrony rozdzielnicy IP65
napięcie znamionowe obudowy 1000V
wymiary obudowy 420 x 290 x 130 mm
wymiary obudowy z dławnicami PG i złączami 455 x 290 x 130 mm
materiał obudowy technopolimer
materiał drzwi poliwęglan
kolor obudowy
szary RAL 7035
materiał śrub stal nierdzewna
materiał uszczelki guma EPDM
dławnice kablowe PG i złącza M F 4
2x PG-21
1x PG-11
4x żeńskie
4x męskie
(dodatkowo komplet złącz przyłączeniowych w zestawie)
certyfikaty i normy CE
Eu 2002/95/EC
RoHS
Deca-BDE
CEI 23-48
Wyłączniki różnicowoprądowe i nadprądowe
ochrona przed dotykiem pośrednim wyłącznik różnicowoprądowy
SEZ 40A 300mA 4P Typ A RCCB
wyłącznik nadprądowy SEZ Typ S B20A 3P 10kA
certyfikaty i normy IEC 61008-1
EN 61008-1
PN-EN-61008-1
VDE
Aparatura modułowa
rozłącznik izolacyjny RV63N 63A 4P SEZ-KROMPACHY
lampka kontrolna 3 fazowa RLK-3K
Relpol
Ochrona przewódów AC
ogranicznik przepięć AC Mersen
STPT2-40K275V-4P
maksymalne napięcie pracy Uc 275V AC
klasa ochrony T T2
prąd próbny In 20 kA
prąd maksymalny Imax 40 kA
napięciowy poziom ochrony Up < 1,3kV
certyfikaty IEC 61643-11
EN 61643-11
UL 1449 4th Ed.
Ochrona przewodów DC
ogranicznik przepięć DC 2x Mersen STPT12-5K1000V-YPV
maksymalne napięcie pracy Un 1000V DC
maksymalne napięcie pracy Uc 1060 V DC
klasa ochrony T1 T2
prąd próbny In 20kA
prąd maksymalny Imax 40kA
napięciowy poziom ochrony Up < 4kV
liczba obwodów DC (stringów) 2
certyfikaty EN 50539-11
IEC 61643-31
Okablowanie
zastosowane okablowanie Przewód solarny 1x6mm2 0,6/1kV BiT 1000 (czarny) Przewód solarny 1x6mm2 0,6/1kV BiT 1000 (czerwony) Linka ster. H07V-K 16mm2 żółtozielony Bitner
Linka ster. H07V-K 4mm2 czarna Bitner Linka ster. H07V-K 4mm2 niebieska
Przyłącza solarne
złącza solarne
4x żeńskie
4x męskie
(w zestawie z rozdzielnicą dodatkowy komplet)
napięcie pracy 1000 V AC/DC
napięcie impulsowe 8 kV
stopień ochrony IP 67
Informacje producenta
producent Doktorvolt
certyfikaty i normy producenta TUV SUD
ISO 9001:2015
CE
IEC 61439
oznaczenie producenta DV-4630-FOT
EAN 5907589334630
