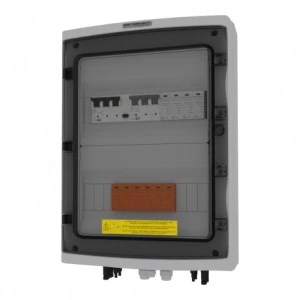

Obudowa
ilość modułów
24
ilość rzędów
2
montaż natynkowy
stopień ochrony rozdzielnicy IP65
napięcie znamionowe obudowy 1000V
wymiary obudowy 420 x 290 x 130 mm
wymiary obudowy z dławnicami PG i złączami 455 x 290 x 130 mm
materiał obudowy technopolimer
materiał drzwi poliwęglan
kolor obudowy
szary RAL 7035
materiał śrub stal nierdzewna
materiał uszczelki guma EPDM
dławnice kablowe PG i złącza MC4
2x PG-21
1x PG-11
4x męskie
4x żeńskie
(dodatkowo komplet złącz przyłączeniowych w zestawie)
certyfikaty i normy
CE
Eu 2002/95/EC
RoHS
Deca-BDE
CEI 23-48
Wyłączniki różnicowoprądowe i nadprądowe
ochrona przed dotykiem pośrednim wyłącznik różnicowoprądowy
SEZ 25A 300mA 4P Typ A RCCB
wyłącznik nadprądowy SEZ Typ S B16A 3P 10kA
certyfikaty i normy wyłącznika różnicowoprądowego
STN EN 61008-1
EFS
EFC
CE
certyfikaty i normy wyłącznika nadprądowego
VDE
STN EN 60 898
CSN EN 60 898
EFS
EFC
CD
Ochrona przewódów AC
ogranicznik przepięć AC 4P T1 T2 7kA 20-50kA
maksymalne napięcie pracy Uc 320V AC
klasa ochrony T T1 T2
prąd próbny In 20kA
prąd maksymalny Imax 50kA
napięciowy poziom ochrony Up < 1,5kV
certyfikaty CE
Ochrona przewodów DC
ogranicznik przepięć DC 2x SPD 3P C 20-40kA
maksymalne napięcie pracy Un 1000V DC
maksymalne napięcie pracy Uc 1060V DC
klasa ochrony T2
prąd próbny In 20kA
prąd maksymalny Imax 40kA
napięciowy poziom ochrony Up < 2kV
liczba obwodów DC (stringów) 2
certyfikaty CE
Okablowanie
zastosowane okablowanie
Przewód solarny 1x6mm2 0,6/1kV BiT 1000 (czarny)
Przewód solarny 1x6mm2 0,6/1kV BiT 1000 (czerwony)
Linka ster. H07V-K 16mm2 żółtozielony
Linka ster. H07V-K 4mm2 niebieska
Linka ster. H07V-K 4mm2 czarna
Przyłącza solarne
złącza solarne
4x żeńskie
4x męskie
(w zestawie z rozdzielnicą dodatkowy komplet)
napięcie pracy
1000 V AC/DC
napięcie impulsowe
8 kV
stopień ochrony
IP 67
Informacje producenta
producent Doktorvolt
certyfikaty i normy producenta
TUV SUD
ISO 9001:2015
CE
IEC 61439
oznaczenie producenta DV-2483-FOT
EAN 5907589332483
