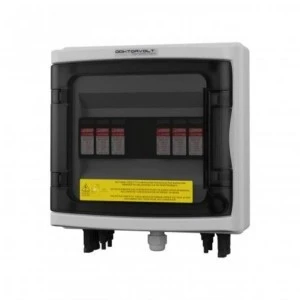

Obudowa
ilość modułów
8
ilość rzędów
1
montaż natynkowy
stopień ochrony rozdzielnicy IP65
napięcie znamionowe obudowy 1000V
wymiary obudowy 215 x 210 x 100 mm
wymiary obudowy z dławnicami PG i złączami 215 x 240 x 100 mm
materiał obudowy technopolimer
materiał drzwi poliwęglan
kolor obudowy
szary RAL 7035
materiał śrub stal nierdzewna
materiał uszczelki guma EPDM
dławnice kablowe PG i złącza M F 4
1x PG-11
4x żeńskie
4x męskie
(dodatkowo komplet złącz przyłączeniowych w zestawie)
certyfikaty i normy
CE
Eu 2002/95/EC
RoHS
Deca-BDE
CEI 23-48
Ochrona przewodów DC
ogranicznik przepięć DC 2x VAL-MS 1000DC-PV/2+V - 2800628
Phoenix Contact
maksymalne napięcie pracy Un 1170V DC
maksymalne napięcie pracy Uc 1170V DC
klasa ochrony T2
prąd próbny In 15kA
prąd maksymalny Imax 40kA
napięciowy poziom ochrony Up < 3,7kV
liczba obwodów DC (stringów) 2
certyfikaty EN 50539-11,
RoHS,
eCl@ss,ETIM
Okablowanie
zastosowane okablowanie
Przewód solarny 1x6mm2 0,6/1kV BiT 1000 (czarny)
Przewód solarny 1x6mm2 0,6/1kV BiT 1000 (czerwony)
Linka sterownicza
H07V-K 16mm2
żółtozielona
Przyłącza solarne
złącza solarne
4x żeńskie
4x męskie
(w zestawie z rozdzielnicą dodatkowy komplet)
napięcie pracy
1000 V DC
napięcie impulsowe
8 kV
stopień ochrony
IP 67
Informacje producenta
producent Doktorvolt
certyfikaty i normy producenta
TUV SUD
ISO 9001:2015
CE
IEC 61439
oznaczenie producenta DV-4456-FOT
EAN 5907589334456
