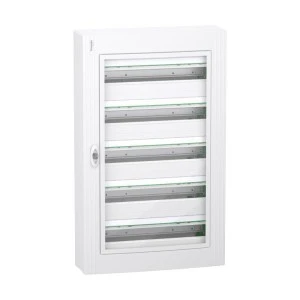

Rozdzielnica PrismaSeT XS 5x24 PSXS‑5‑24‑NT‑P natynkowa drzwi przezroczyste IP40 IK09 LVSXR524

Montowana natynkowo obudowa PrismaSeT XS. Ta metalowo-plastikowa obudowa składa się z 5 rzędów po 24 moduły 18 mm. Jest przystosowana do wszystkich typów rozdzielnic modułowych. Obudowa dedykowana jest do montażu wewnątrz pomieszczeń. Stopień ochrony IP to drzwi zamknięte IP40. Wyposażona jest w przezroczyste, bezbarwne drzwi. Kolor obudowy i płyty czołowej jest biały (RAL 9003). Gotowa do użycia, jest przeznaczona do użytku w sektorach mieszkalnych i usługowych. Opracowana dla elektryków, zapewniając ergonomię i elastyczność instalacji. Kable mogą być wprowadzane przez górną lub dolną część obudowy za pomocą zdejmowanych płyt wprowadzeniowych. Umożliwia wprowadzenie kabli, rury lub instalacji. Wyposażona jest w 1 płytę tylną i 5 szyn DIN. Szyny są zdejmowane i ułatwiają okablowanie i konserwację. Jest wyposażona w 1 uziemienie i 1 neutralny blok zacisków. Blok zacisków uziemiających zapewnia 62 wyjścia (9x25mm² + 53x4mm²). Neutralny blok zaciskowy zapewnia 84 wyjścia (6x (3x25mm² + 11x4mm²)). Przystosowana również do pionowego rozdzielacza Acti9 VDIS o rozmiarze 24 modułów. Wyposażona w 5 etykiet identyfikacyjnych, 5 ochraniaczy etykiet, 2 płytki zaślepiające i osprzęt do mocowania okablowania. Klasa izolacji elektrycznej to Klasa II. Napięcie izolacji znamionowej Ui wynosi 400V. Kategoria przepięciowa to II. Prąd znamionowy ln wynosi do 125A. Straty mocy wynoszą 94W. Zgodna z normami IEC 60670-1 i 24, IEC 61439-1 i 3. Całkowite wymiary to (szer.) 550mm x (wys.) 900mm x (gł.) 168mm. Waga wynosi 19,490 kg. Obudowa i osłona przednia wykonane są z technoplastiku. Tylna część jest wykonana z metalu, drzwi są wykonane ze szkła. Odporność tworzywa sztucznego na płomienie i nienormalne ciepło wynosi 650°C dla obudowy i osłony przedniej. Stopień ochrony IK to IK09 z zamkniętymi drzwiami. Temperatura pracy wynosi od -25°C do 60°C.
