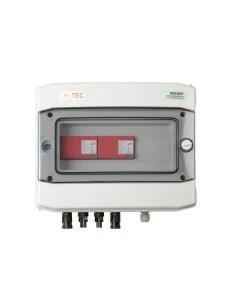

Rozdzielnica elektryczna DC T1+T2 zapewnia pełną ochronę obwodów DC instalacji fotowoltaicznej przed skutkami przepięć. Jej konstrukcja nadaje się do montażu natynkowego. Dostawa składa się z obudowy, przezroczystych drzwi, szyn TH-35 mm, zacisków N+PE, przedniej pokrywy z wycięciami pod aparaty, dławików, zaślepek oraz elementów do montażu.
Ta rozdzielnica ma 2 wejścia MPPT po 1 łańcuchu na każde.
Parametry elektryczne i mechaniczne obudowy:
- Przeznaczona do montażu natynkowego
- Wykonana zgodnie z normą EN 60670, EN 62208
- Prąd znamionowy In 63 A
- Stopień ochrony IP65
- II klasa ochronności
- Znamionowe napięcie izolacji Ui: 690 V AC, 1000 V DC
- Próba rozżarzonym prętem: 650°C
- Odporność na uderzenia: IK08
- Temperatura pracy: -25°C - +60°C
- Bezhalogenowy plastik do ponownego przetworzenia
Ogranicznik przepięć DC DEHN Combo 1200 V typ 1+2:
- PV T1+T2 (Klasa I+II, Typ 1+2, B+C)
- Do stosowania zgodnie z normą: PN-HD 60364-7-712
- Znamionowy prąd wyładowczy In: 20 kA (8/20 μs)
- Napięciowy poziom ochrony: 3,8 kV
- Rozmiar: 4 moduły
- Największe napięcie PV Ucpv: 1200 V
- Czas zadziałania tA 25ns
- Opcjonalny styk pomocniczy informujący o stanie wkładki
