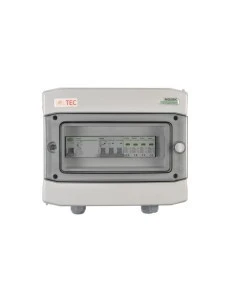

Rozdzielnica elektryczna AC T2 zapewnia pełną ochronę obwodów AC instalacji fotowoltaicznej przed skutkami zwarć. Jej konstrukcja nadaje się do montażu natynkowego. Dostawa składa się z obudowy, przezroczystych drzwi, szyn TH-35 mm, zacisków N+PE, przedniej pokrywy z wycięciami pod aparaty, dławików, zaślepek oraz elementów do montażu.
Parametry elektryczne i mechaniczne obudowy:
- Przeznaczona do montażu natynkowego
- Wykonana zgodnie z normą EN 60670, EN 62208
- Prąd znamionowy In 63 A
- Stopień ochrony IP65
- II klasa ochronności
- Znamionowe napięcie izolacji Ui: 690 V AC, 1000 V DC
- Próba rozżarzonym prętem: 650°C
- Odporność na uderzenia: IK08
- Temperatura pracy: -25°C - +60°C
- Bezhalogenowy plastik do ponownego przetworzenia
Wyłącznik nadprądowy:
- Charakterystyka B
- Wykonany zgodnie z normą IEC/EN 60898-1
- Znamionowa zwarciowa zdolność łączeniowa ICN: 6 kA
- Napięcie znamionowe łączeniowe 230/400 V AC
Wyłącznik różnicowoprądowy Ex9L-N:
- Typ wyłącznika: A
- Prąd znamionowy: 40 A
- Znamionowy prąd różnicowy: 100 mA
- Liczba biegunów: 4
- Wytrzymałość zwarciowa: 6 kA
Ogranicznik przepięć AC:
- Znamionowy prąd wyładowczy In (8/20 us) na fazę: 20 kA
- Napięcie pracy trwałej Uc: 275 V na fazę
