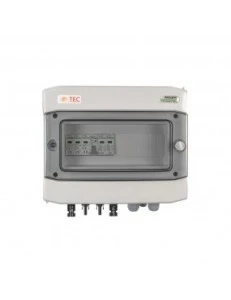

Rozdzielnica elektryczna ACDC T2 T2 zapewnia pełną ochronę obwodów AC i DC instalacji fotowoltaicznej przed skutkami zwarć. Jej konstrukcja nadaje się do montażu natynkowego. Dostawa składa się z obudowy, przezroczystych drzwi, szyn TH-35 mm, zacisków N+PE, przedniej pokrywy z wycięciami pod aparaty, dławików, zaślepek oraz elementów do montażu.
Parametry elektryczne i mechaniczne obudowy:
- Przeznaczona do montażu natynkowego
- Wykonana zgodnie z normą EN 60670, EN 62208
- Prąd znamionowy In 63 A
- Stopień ochrony IP65
- II klasa ochronności
- Znamionowe napięcie izolacji Ui: 690 V AC, 1000 V DC
- Próba rozżarzonym prętem: 650°C
- Odporność na uderzenia: IK08
- Temperatura pracy: -25°C - +60°C
- Bezhalogenowy plastik do ponownego przetworzenia
Wyłącznik nadprądowy:
- Charakterystyka B
- Wykonany zgodnie z normą IEC/EN 60898-1
- Znamionowa zwarciowa zdolność łączeniowa ICN: 6 kA
- Napięcie znamionowe łączeniowe 230 V AC
Ogranicznik przepięć DC NOARK Ex9UEP 20 3P 1000 V:
- PV T2 (Klasa II, Typ 2, C)
- Wykonanie zgodne z 50539-11
- Znamionowy prąd wyładowczy In: 20 kA (8/20 μs)
- Maksymalny prąd wyładowczy Imax: 40 kA (8/20 μs)
- Rozmiar: 3 moduły
- Napięcie znamionowe łączeniowe Un: 1000 V
- Termiczna funkcja ochrony
- Opcjonalny styk pomocniczy informujący o stanie wkładki
Ogranicznik przepięć AC NOARK Ex9UE2 20 2P 275:
- T2 (Klasa II, Typ 2, C)
- Znamionowy prąd wyładowczy In (8/20 us) na fazę: 20 kA
- Napięcie pracy trwałej Uc: 275 V na fazę
- Rozmiar 2 moduły
