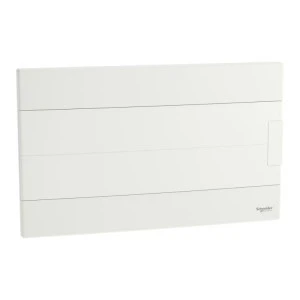

Rozdzielnice są konstrukcjami stanowiącymi bezpieczną i estetyczną obudowę dla montowania w nich zespołów bezpiecznikowych typu "S", liczników trójfazowych oraz urządzeń sterujących. Nadają się do montowania wewnątrz budynków.
Posiada możliwość zamontowania 18 standardowych modułów o rozmiarze 18 mm, a jej konstrukcja zapewnia łatwy dostęp do elementów dzięki odwracalnym drzwiom, które można otwierać w zakresie 180°.
Wykonana z samogasnącego tworzywa sztucznego, zapewnia wysoki poziom bezpieczeństwa, z klasą izolacji II oraz stopniem ochrony IP40 przy zamkniętych drzwiach.
Najważniejsze funkcje:
- Łatwa i szybka instalacja
- Dyskretne wzornictwo uzyskane dzięk płaskim powierzchniom
- Płaskie drzwi otwierane na prawą lub lewą stronę, otwierane do 180°
- Izolowane bloki N/PE, możliwe do zamocowania w górnej lub dolnej części
- Cześć dolna i stelaż obudowy wyprodukowany z recyklingowanego polistyrenu
Dane techniczne:
- Producent: Schneider
- Nazwa produktu: Easy9 EU
- Typ produktu lub komponentu: Obudowa
- Typ obudowy: Obudowa modułowa
- Montaż obudowy: Podtynkowy
- Szerokość w modułach 9 mm: 36
- Całkowita liczba modułów 18 mm: 18
- Rodzaj szyny: DIN
- Rodzaj instalacji: Wnętrzowy
- Wysokość: 245 mm
- Głębokość: 99 mm
- Szerokość: 400 mm
- Masa produktu: 1,15 kg
- Drzwi: pełne, białe
Zastosowanie:
Rozdzielnica Easy9 EU idealnie sprawdzi się w nowych oraz modernizowanych instalacjach elektrycznych wewnątrz budynków mieszkalnych.
Dzięki swojej uniwersalnej konstrukcji, może być używana w różnorodnych zastosowaniach, takich jak:
- Instalacje w domach jednorodzinnych
- Instalacje w mieszkaniach w blokach
Zrównoważony rozwój - Green Premium
Etykieta Green Premium to zobowiązanie firmy Schneider Electric do dostarczania produktów o najlepszych w swojej klasie parametrach środowiskowych.
Green Premium obiecuje zgodność z najnowszymi przepisami, przejrzystość w zakresie wpływu na środowisko, a także produkty o obiegu zamkniętym i niskiej emisji CO2.
Szczegółowa specyfikacja techniczna:
Parametry uzupełniające
- Montaż obudowy: Podtynkowy
- Szerokość w modułach 9 mm: 36
- Całkowita liczba modułów 18 mm: 18
- Rodzaj szyny: DIN
- Rodzaj instalacji: Wnętrzowy
- Wejście kablowe: Wstępnie nacięte otwory
Zaciski
- Typ zacisków: Ochronny neutralny
- Ilość zacisków: 1 uziemienie (przykręcone) z 16 wyjściami, 1 neutralny (przykręcony) z 16 wyjściami
- Wyprowadzenia bloku rozdzielczego: 8 x 16 mm² + 8 x 10 mm² dla uziemienia, 8 x 16 mm² + 8 x 10 mm² dla neutralnego
Drzwi
- Typ drzwi: Pełny
- Otwieranie drzwi: Odwracalny/nawrotny (180°)
Parametry elektryczne
- Prąd znamionowy [In]: 63 A
- Znamionowe napięcie łączeniowe [Ue]: 400 V
- Napięcie znamionowe izolacji [Ui]: 500 V
Materiał obudowy
- Obudowa: Plastik samogasnący
- Kolor: Obudowa: Biały (RAL 9003), Drzwi: Biały (RAL 9003)
Wymiary i masa
- Wysokość: 245 mm
- Głębokość: 99 mm
- Szerokość: 400 mm
- Masa produktu: 1,15 kg
Środowisko pracy i normy
- Normy: IEC 60670-1-24
- Stopień ochrony IP: IP40 zgodnie z IEC 60529 (drzwi zamknięte), IP30 zgodnie z IEC 60529 (drzwi otwarte)
- Stopień ochrony IK: IK07 zgodnie z IEC 62262
- Stopień zabrudzenia: 2
- Odporność ogniowa: 650°C (30 min) zgodnie z IEC 60695-2-10
- Klasa ochronności: Klasa II
Warunki pracy
- Temperatura otoczenia dla pracy urządzenia: -25°C do +60°C
- Temperatura otoczenia dla przechowywania: -25°C do +70°C
