Zastosowanie

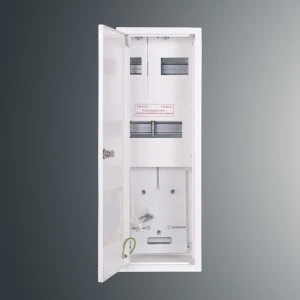

Rozdzielnice RZ są konstrukcjami stanowiącymi bezpieczną i estetyczną obudowę dla montowania w nich zespołów bezpiecznikowych typu "S", liczników jedno i trójfazowych oraz urządzeń sterujących. Nadają się do montowania wewnątrz budynków.
Budowa
Blacha stalowa o grubości 0,8mm malowana proszkowo na kolor biały RAL 9003. Do malowania używana jest najwyższej jakości farba poliestrowo-epoksydowa.
Sposób montażu
Do montowania na ścianie.
Parametry techniczne
- napięcie znamionowe izolacji: Ui=500V
- stopień ochrony: IP30
- wymiary: 612x213x135
Wyposażenie
- tablica licznikowa 1 fazowa
- szyny TH 35 - ilość modułów 14S
- zaciski ochronne PE i N
- przewód ochronny PE do drzwi
- zamek patentowy - kod 9081
- zestaw naklejek
- okienko do odczytu licznika
- obudowa bez tylnej ściany
