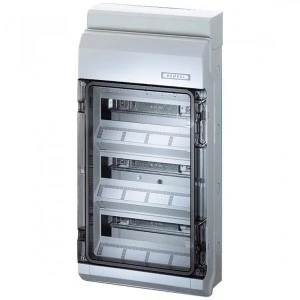

Rozdzielnica natynkowa hermetyczna HENSEL to solidna obudowa wyposażona w 12 modułów w 3 rzędach, zapewniająca ochronę w warunkach wewnętrznych i zewnętrznych dzięki stopniowi ochrony IP54.
Główne korzyści produktu to łatwość montażu dzięki zaciskom bezśrubowym FIXCONNECT® oraz możliwość plombowania i zabezpieczenia za pomocą zamka w przezroczystych drzwiczkach.
Dodatkowo, rozdzielnica wyposażona jest w dławnice membranowe, osłonę na kable oraz wyłamywane otwory, co umożliwia łatwe dopasowanie do potrzeb instalacyjnych.
Najważniejsze funkcje:
- 3 rzędy
- Dla każdego z potencjałów PE i N (ilość x przekrój) 6 x 25 mm², 24 x 4 mm² Cu, zaciski bezśrubowe FIXCONNECT®
- N można podzielić na maksymalnie 4 różne potencjały
- Do montażu aparatów do 63 A, szyna nośna 35 mm
- Z przezroczystymi drzwiami
- Zamek do drzwiczek i zestaw do plombowania
- Z osłoną na wyprowadzane kable
- Otwór pod aparaty do wyłamywania
- Z dławnicami membranowymi do wprowadzania kabli
- Stopień ochrony: IP 54
- Kolor: szary, RAL 7035
Dane techniczne:
- Producent: Hensel
- Typ: Rozdzielnica natynkowa
- Napięcie znamionowe izolacji: Ui = 400 V a.c.
- Możliwość odprowadzenia ciepła: Pde = 35 W wg PN 60670-24
- Dopuszczalna strata mocy: Pzul = 28 W przy 30 K wg DIN 43871
- Klasa ochronności: II
- Materiał: PS-polistyrol
- Szerokość: 295 mm
- Wysokość: 583 mm
- Głębokość: 129 mm
- Masa: 3,361 kg
Szczelność IP54 (zgodnie z PN-EN 60529:2003)
System IP oznacza stopień ochrony zapewnianej przez obudowy przed dostępem do części niebezpiecznych, wnikaniem obcych ciał stałych, wnikaniem wody oraz system podawania dodatkowych informacji związanych z taką ochroną.
Prezentowany produkt posiada następujące właściwości:
- ochrona przed dostępem do części niebezpiecznych drutem
- ochrona przed pyłem
- ochrona przed bryzgami wody z dowolnego kierunku
Szczegółowa specyfikacja techniczna:
Zakres zastosowań:
- Wykonanie IP 54/65 jest odpowiednie dla instalacji wewnętrznych i zewnętrznych osłoniętych zgodnie z DIN VDE 0100 cz. 737. Wykonanie IP 41 jest odpowiednie dla pomieszczeń suchych. Należy jednak brać pod uwagę wpływ warunków atmosferycznych na zainstalowane urządzenia, takie jak minimalna i maksymalna temperatura otoczenia oraz kondensacja pary wodnej
Temperatura otoczenia:
- Wartość średnia na 24 godziny: +35 °C
- Wartość maksymalna: +40 °C
- Wartość minimalna: -5 °C
Wilgotność powietrza:
- 50% przy 40°C krótkotrwale
- 100% przy 25°C
Ochrona pożarowa przy błędach wewnętrznych:
- Wymagania: przepisy i normy dla urządzeń elektrycznych
- Wymagania minimalne: Próba rozżarzonego drutu według IEC 60695-2-11: 650°C dla obudów i dławnic; 850°C dla części przewodzących prąd
Palność:
- Próba rozżarzonego drutu IEC 60695-2-11: 750°C
- UL Subject 94: V-2
- Trudnopalne, samogasnące
Stopień ochrony przed mechanicznymi udarami:
Wydzielanie toksyn:
- Bez halogenu
- Bezsilikonowe
- "Bezhalogenowy" odpowiednio do kontroli kabli i przewodów izolowanych
- Korozyjność gazów pożarowych według IEC 60754-2
