Rozdzielnica modułowa 6x24 podtynkowa IP40 drzwi metalowe białe zacisk PE3x24 N4x11 ERP24‑6 001101297
- Producent:ETI POLAM
- Seria produktu:DIDO
- Indeks producenta:001101297
- Indeks TIM:0001-00012-49974
- Kategoria:Rozdzielnice modułowe
- Ocena:
Cena:
Niezawodne i sprawdzone obudowy ERP
Obudowy wnętrzowe podtynkowe mają zastosowanie w budownictwie mieszkaniowym, biurach, szkołach i budownictwie przemysłowym do montażu aparatury modułowej w celu zapewnienia odpowiedniego stopnia ochrony aparatury (IP40 ) i II klasy ochronności.
Parametry techniczne
Indywidualny numer indentyfikacyjny nadany przez producenta.
001101297
Typ produktu określony przez producenta.
ERP24-6
II klasa ochronności - Obudowy o klasie ochronności II posiadają wzmocnioną lub podwójną izolację. Nie mają połączenia z przewodem ochronnym.
II
podtynkowa
Ustalona przez producenta wartość prądu, który aparat może przewodzić podczas pracy ciągłej, przy określonej temperaturze odniesienia otaczającego powietrza.
63
Napięcie znamionowe prądu przemiennego AC to wartość napięcia elektrycznego określona dla danego urządzenia, która jest zalecana lub maksymalnie dopuszczalna do prawidłowego i bezpiecznego działania. Jest to wartość, która jest podawana przez producenta urządzenia i jest uwzględniana w procesie jego projektowania i użytkowania.
400
Stopień ochrony przed dostępem do części niebezpiecznych i przed wnikaniem obcych ciał stałych i/lub przed wnikaniem wody określony zgodnie z normą EN 60529.
IP40
Stopień ochrony przed uderzeniami mechanicznymi.
IK08
144/24
6
Metalowe, białe (RAL9016)
Tworzywo, biała
3x24/4x11
-25 do +60
Odporność ogniowa i zastosowanie obudów:
650°C – obudowy do montażu w ścianach murowanych np. ceglanych lub betonowych
650°C – obudowy do montażu w ścianach murowanych np. ceglanych lub betonowych
650

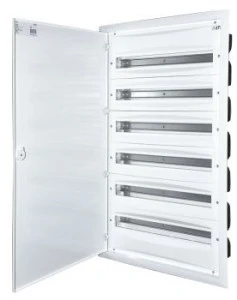

Zdjęcie produktu
Zalety produktu
- Nowoczesne wzornictwo zapewnia obudowom estetyczny wygląd.
- Obudowy standardowo wyposażone w szyny N, PE, szyny TH i maskownice.
- Dzięki symetrycznej ramce z drzwiami w prosty sposób możemy zmienić kierunek otwierania drzwi lewo/prawo.
- Obudowy lakierowane farbą proszkową w kolorze białym RAL9016 bez struktury.
- Standardowo obudowy wyposażone w obrotowy zatrzask ELP.
- W celu ochrony przed nieautoryzowanym dostępem istnieje możliwość zastosowania zamka z kluczem ELK-ERP (001101279).
- Głębokość 120 mm (ERP12-1 001101200 - 110mm) zapewnia komfortową przestrzeń do prowadzenia przewodów, także pod szyną montażową TH35.
- Dostępna płyta montażowa (ERPxx-PM) umożliwiająca montaż kompaktowych wyłączników i rozłączników mocy z serii EB2S160/ED2S160.
- Dostępne akcesoria dodatkowe, zamek z kluczem (ELK-ERP), dodatkowe szyny N (ERP-N) i PE (ERP-PE), zapasowa ramka z drzwiami (RZD), maskownice (RP-MAS).
- Obudowy dostępne w wykonaniu elektrycznym i MEDIA (część elektryczna + część teletechniczna).
Rysunek wymiarowy
