ZESTAW FOTOWOLTAICZNY DO ZABEZPIECZENIA PRZECIĄŻENIAMI I SKUTKAMI ZWARĆ W SYSTEMACH FOTOWOLTAICZNYCH PRĄDU STAŁEGO DC---1STRING
Zabezpieczenie instalacji PV przed przeciążeniami i skutkami zwarć w systmach fotowoltaicznych prądu stałego DC.

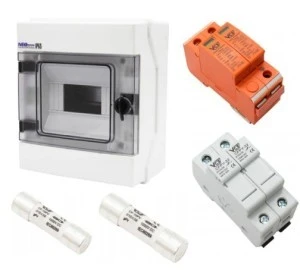

W skład zestawu wchodzą:
- Obudowa natynkowa HERMETYCZNA 6 modułowa, z drzwiami transparentnymi i listwą N+PE,
- Ogranicznik przepięć VCX, 2P klasa C [T2], 1000V DC, 32A,
- Rozłącznik bezpiecznikowy VCX 2P 10x38 1000V DC, w skład którego wchodzą: podstawa bezpiecznikowa 2P oraz dwie wkładki gPV 15A.
Możliwość bezpiecznej wymiany zużytej wkładki warystorowej bez odłączania urządzenia.
DANE TECHNICZNE:
✅Stopień ochrony- IP65
✅Ilość modułów- 6
✅Wyposażenie- szyny TH35, Z+N oraz śruby montażowe
✅Montaż- natynkowy
✅Drzwi- uchylne w lewo, transparentne
✅Osłabienia dla łatwego wprowadzenia przewodów,
✅Obudowa w kolorze białym
Dane techniczne ochronnika przepięć VCX 2P klasy C [T2] 1000V DC 32A
Ochronniki przepięć T2 służą do ochrony instalacji fotowoltaicznych- typ TN, TT, przed napięciami indukowanymi, łączeniowymi oraz wywołanymi przez czynniki atmosferyczne. Wyposażone są w wizualny wskaźnik działania (zielony – ochrona, czerwony – brak ochrony).
DANE TECHNCIZNE:
- Klasa ochrony- T2
- Ilość pól- 2
- Wymagane zabezpieczenie- 32A
- Napięcie znamionowe Un- 1000V DC
- Napięcie stałej pracy Uc- 1060V DC
- Prąd próbny In- 20kA
- Prąd MAX Imax- 40kA
- Up- <4.0 kV
- Temperatura otoczenia pracy--30/+50°C
- Przyłącza max- 35 mm2
- Wymiary- 36x94x62 mm (szer.xwys.xgł.)
- Montaż-szyna 35 mm
- Szczelność- IP20
- Certyfikat CE
Dane techniczne podstawy bezpiecznikowej 2P 10x38 1000V DC
Podstawa bezpiecznikowa wyposażona w dwie wkładki topikowe gPV. Do zastosowania w systemach fotowoltaicznych.
Dane techniczne podstawy bezpiecznikowej 2P 10x38 1000V DC
Podstawa bezpiecznikowa wyposażona w dwie wkładki topikowe gPV. Do zastosowania w systemach fotowoltaicznych.
DANE TECHNICZNE:
- Ilość pól- 2
- Wielkość wkładki bezpiecznikowej- 10.3 x 38 mm
- Prąd maksymalny- 32A
- Maksymalne napięcie robocze- 1000V
- Rodzaj napięcia- DC
- Częstotliwość- 50/60 Hz
- Temperatura pracy- -25 to 50 °C
- Wymiary- 36x78x60 mm (szer.xwys.xgł.)
- Montaż-szyna 35 mm
- Stopień ochrony- IP20
- Certyfikat CE
Zestaw do samodzielnego, szybkiego montażu.
- Czytelny podgląd stanu - zarówno ogranicznika jak i wkładek topikowych,
- Łatwy dostęp oraz wymiana zużytej wkładki warystorowej bez odłączania urządzenia.
- Szybszy montaż - zoptymalizowany klips montażowy ogranicznika, zapewnia prosty i łatwy montaż bez użycia narzędzi.
- Idealny zestaw do sieci fotowoltaicznej.
